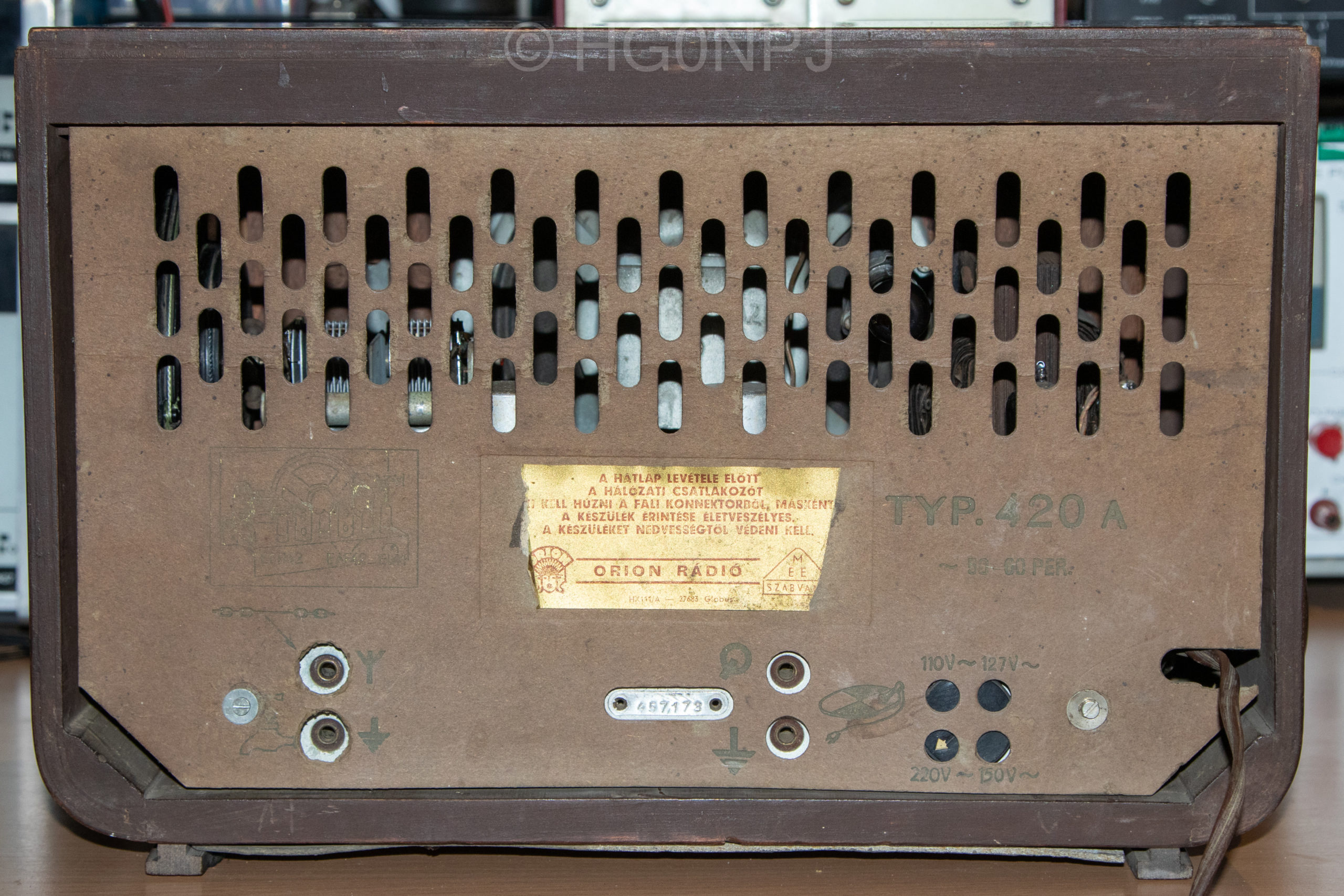

Orion 420A rádió

A rádió típúsa:	Orion 420A
Gyártási éve:	1955
Hullámsávok:	Négy hullámsávos (Rövid 1- Rövid 2- Közép- és Hosszúhullám)
Kivitele:	Fakávás, hathangoltkörös, 4+1 rimlock csöves hálózati középszuper
Csövezése:	ECH42, 2x EAF42, EL41, AZ41
Kapcsolási rajz:	Megvan
Sorozatszáma:	457173
A készülék saját tulajdonom. Minden bemutatott fotót én készítettem.	Továbbközlés csak forrásmegjelöléssel!

Néhány éve vásároltam a készüléket. Voltak hibái amiket javítani kellett, ezeket a lenti képek mellett le is írom. Ami elsőre látszott, hogy a húrozása hibás csak a skála feléig mozgott a mutató.

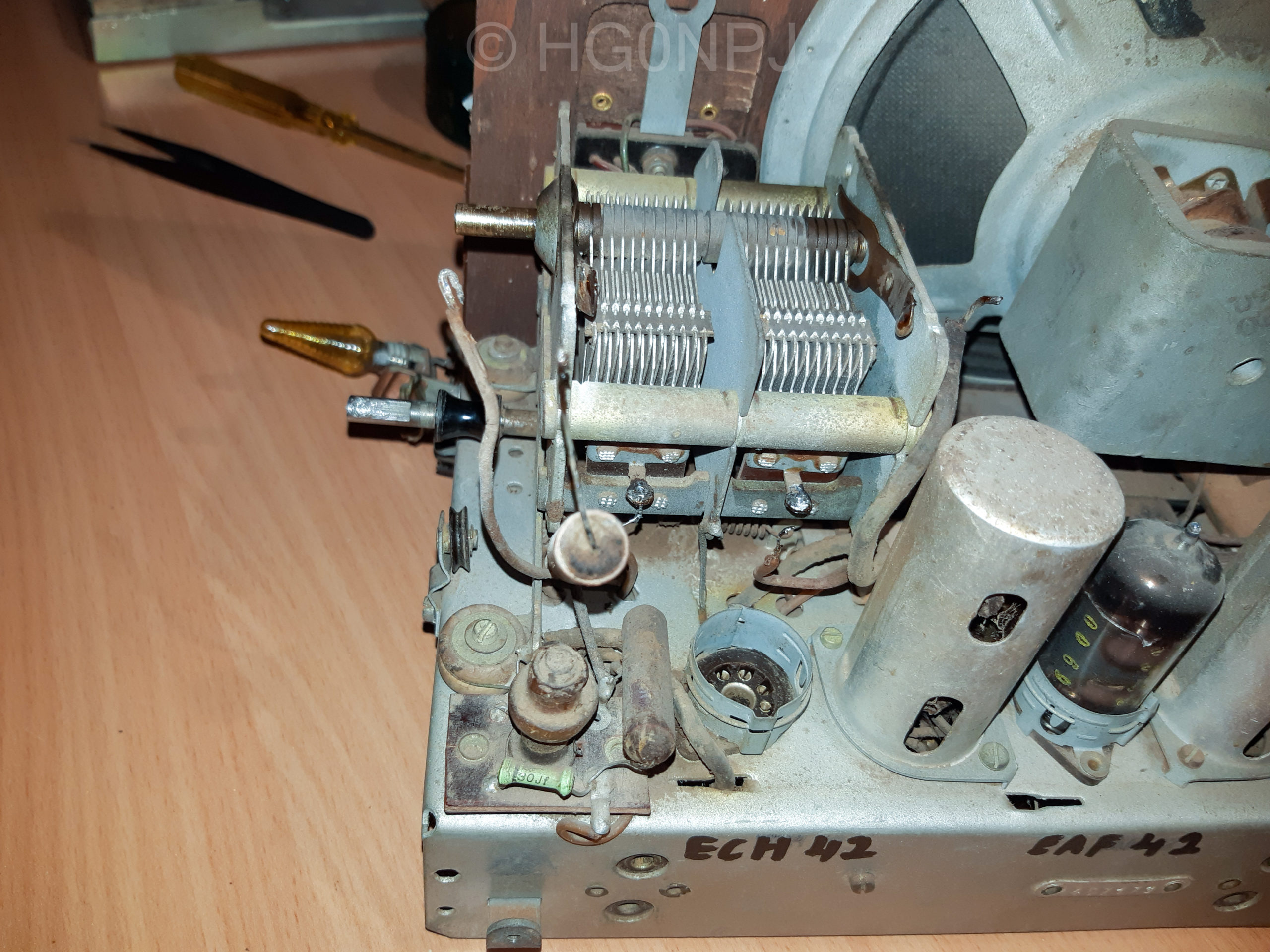

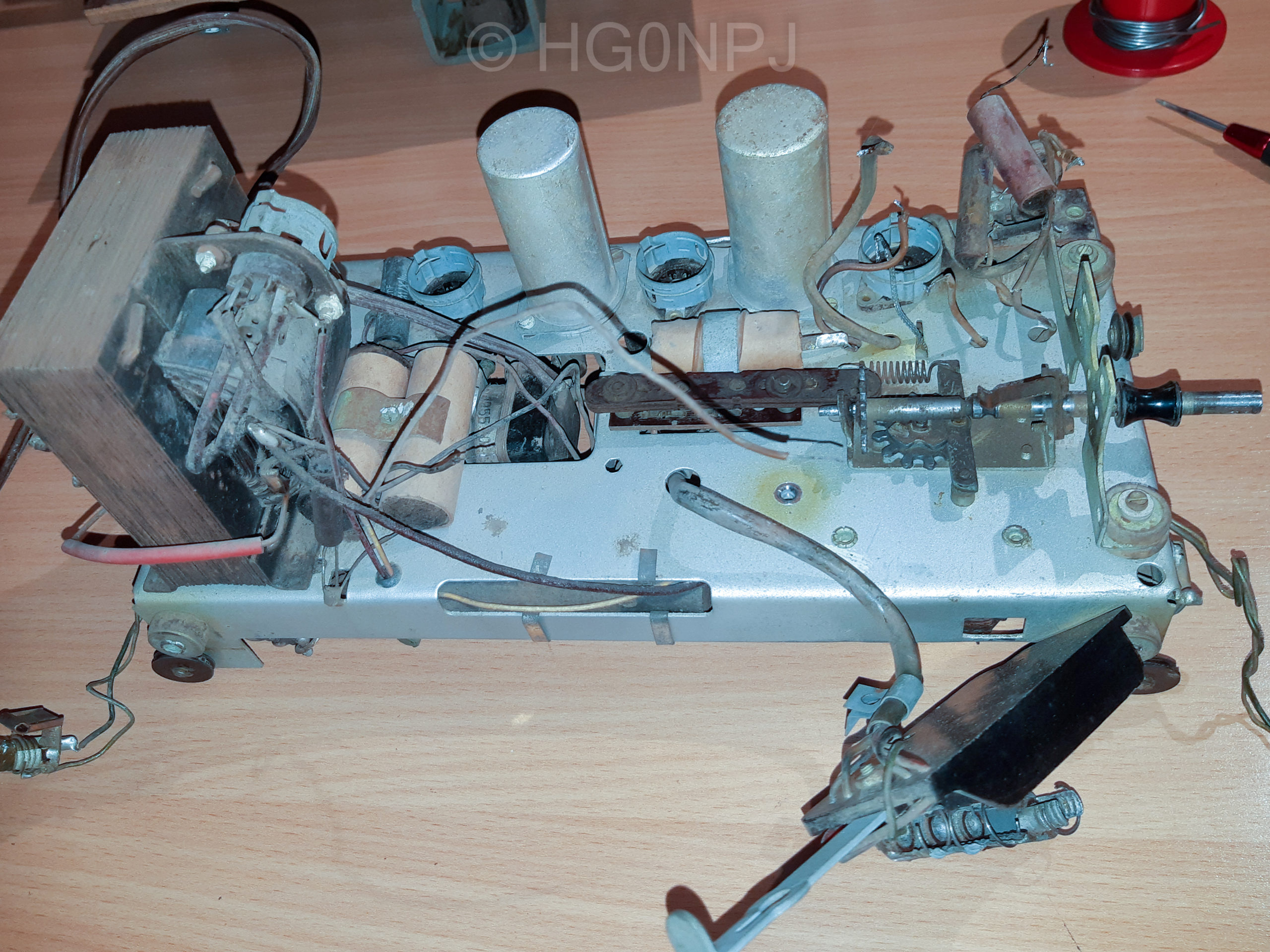

Sajnos a „fellelt” álapotról nem találok fotót, de nem volt nagyon elhanyagolt a készülék. A skálazsinór viszont csúszott. Szétszedés után kiderült, hogy a forgókondenzátor szorúl és beforgatva zárlatos is. Kiszereltem, kimostam és a lemezeket „megigazítottam” így jó lett. A fotó már a beszerelés közben készült.

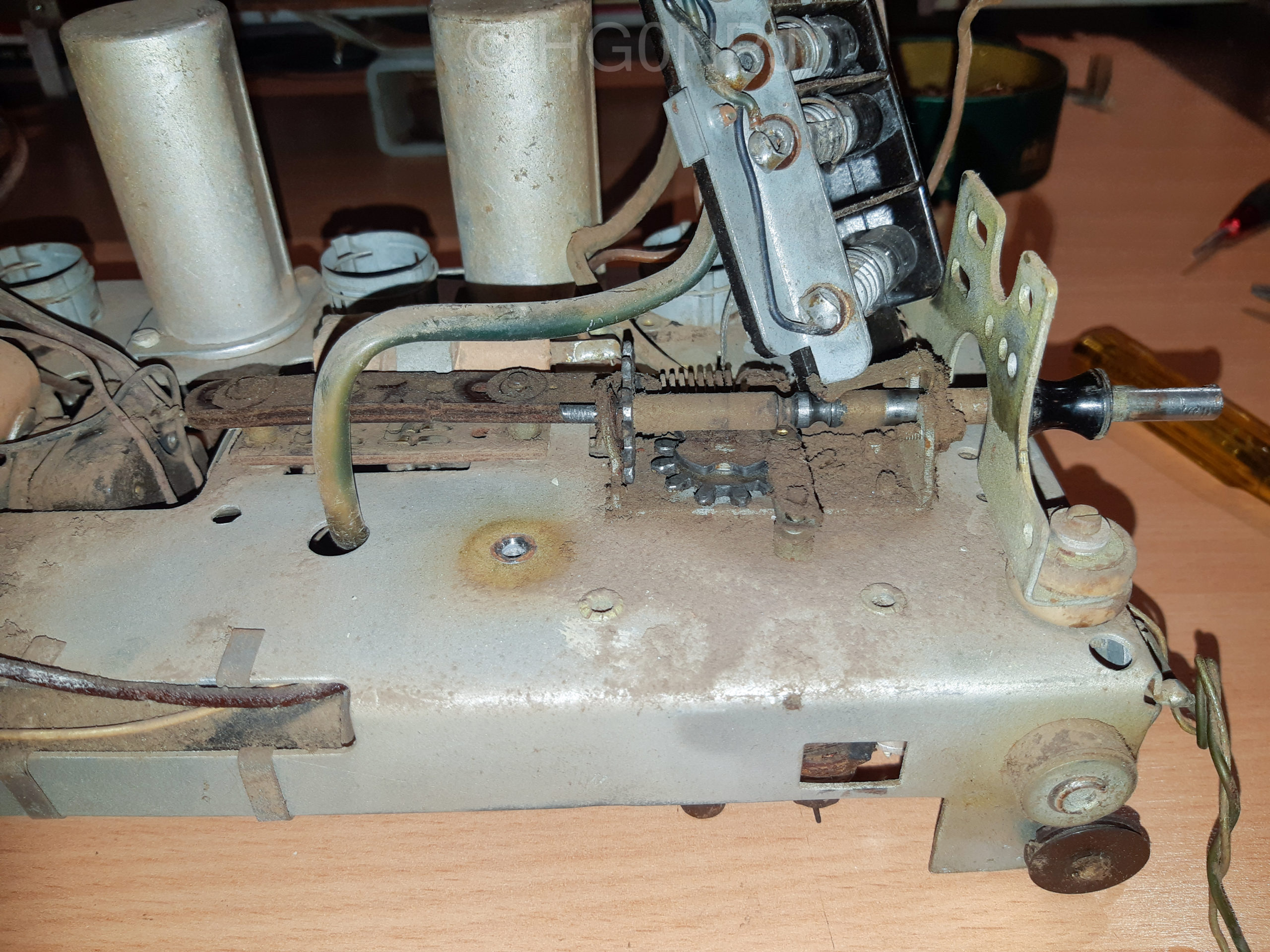

Itt még a forgó ki van szerelve (éppen be volt áztatva :-)) de látszik, hgy elég koszos volt belülről. Én ha csak nem túl makacs a szennyezés csak ecsetet használok, ami a legtöbb esetben elég szokott lenni.

A hullámsáv kiválasztás visszajelzőkkel is volt gond pontosabban a foglalatokkal, A menetes rész GND-hez forrasztása két foglalatnál el volt repedve, megforrasztottam. A négyből két izzó ki volt égve ezeket cseréltem.

Tisztogatás után jobban néz ki.

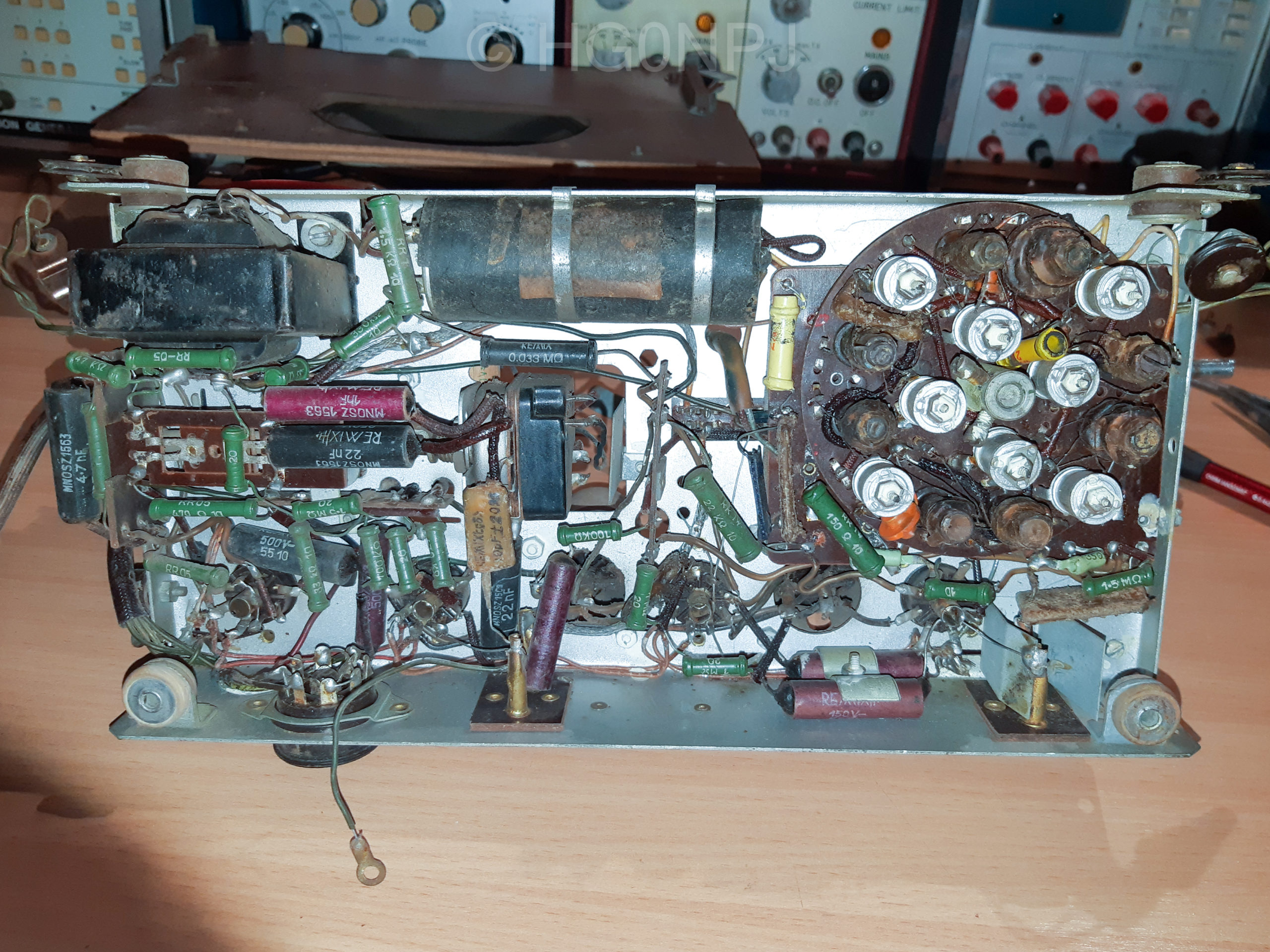

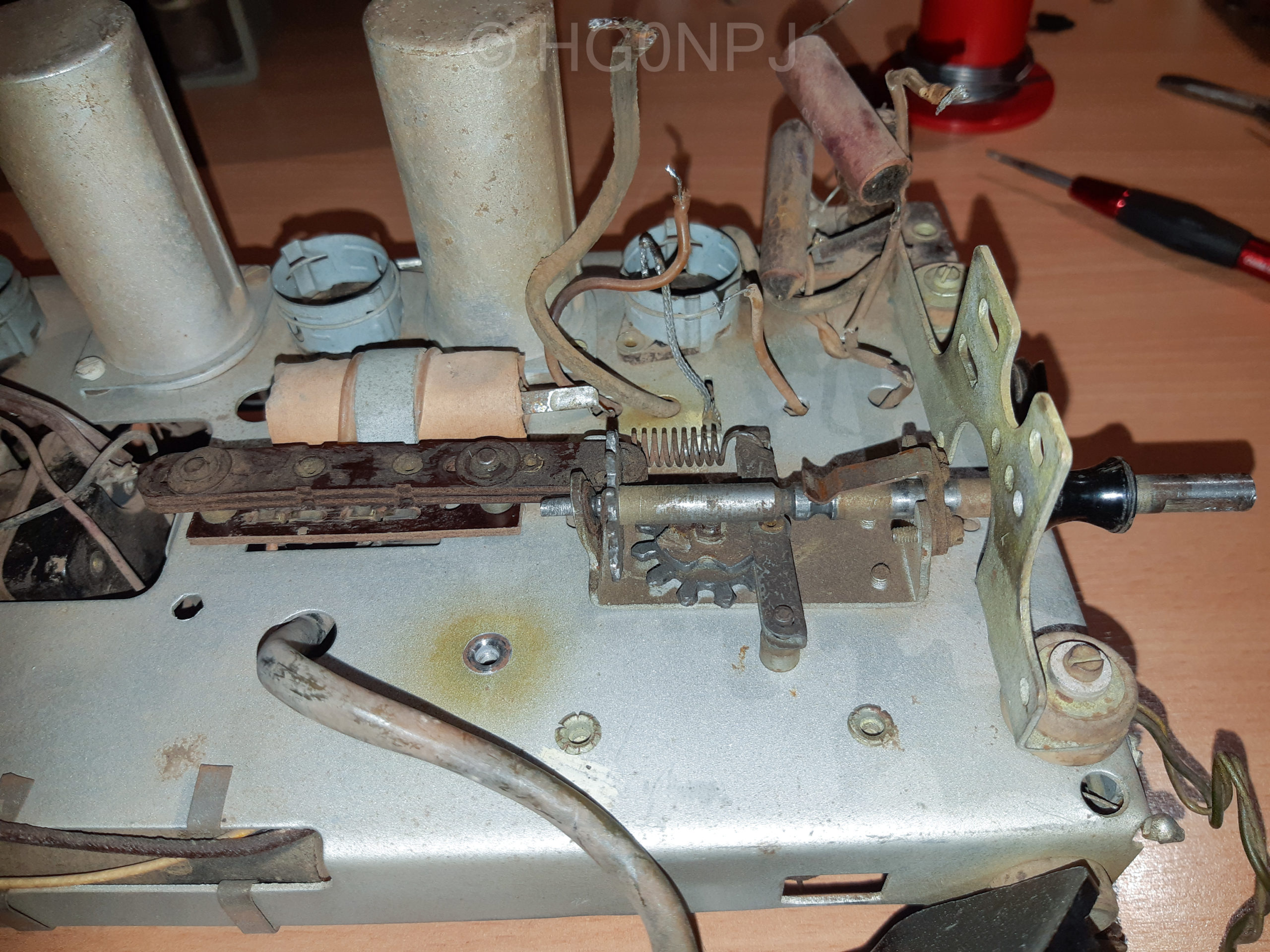

Egy kép a szerelőlap aljáról. Itt is volt baj. A sáv választás visszajelzők érintkezői kontaktosak voltak. Valaki már próbálkozott a rádió javításával és a tekercs szerelvény nem volt a helyére téve.

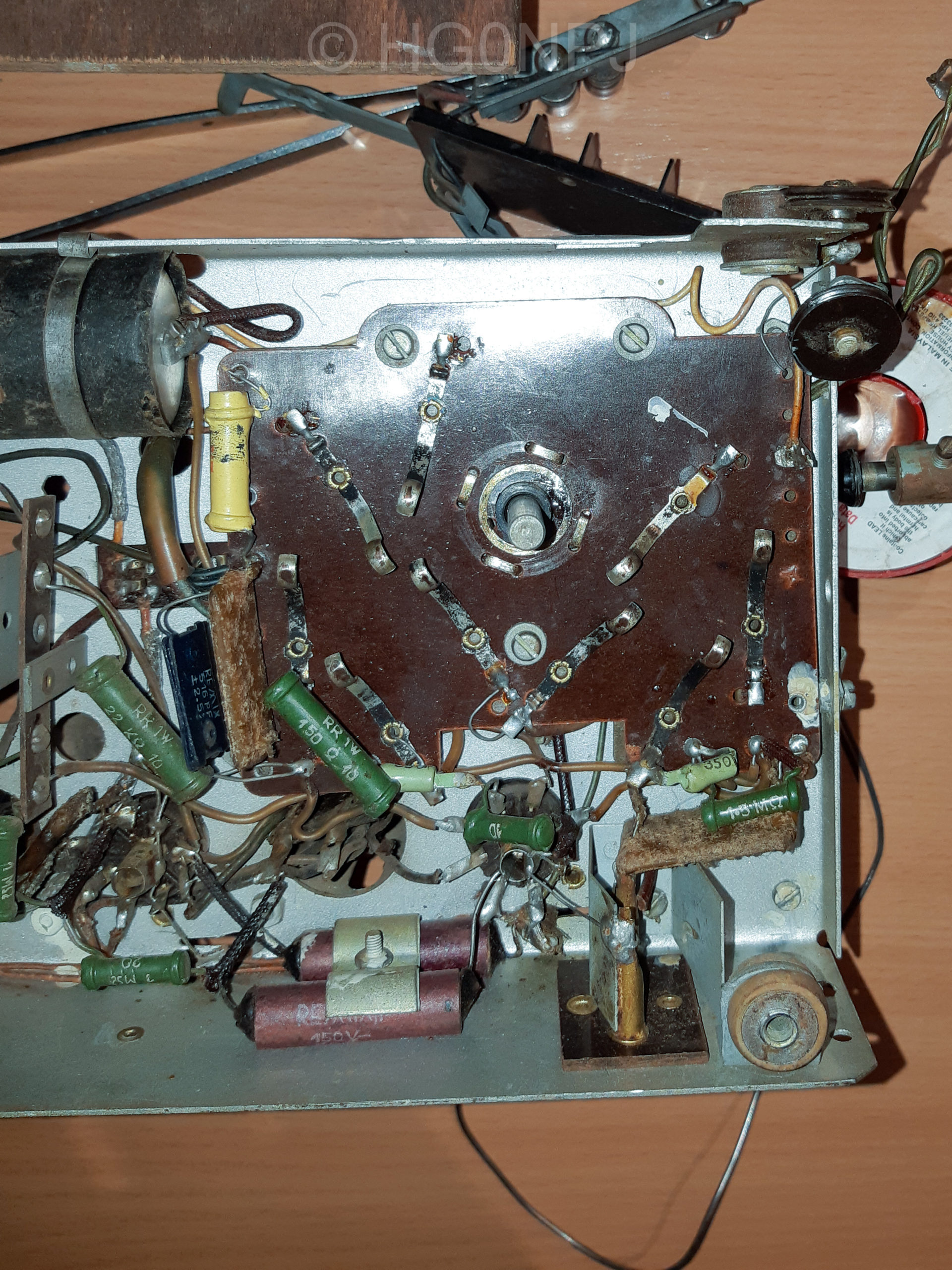

Az érintkezőket megtisztogattam.

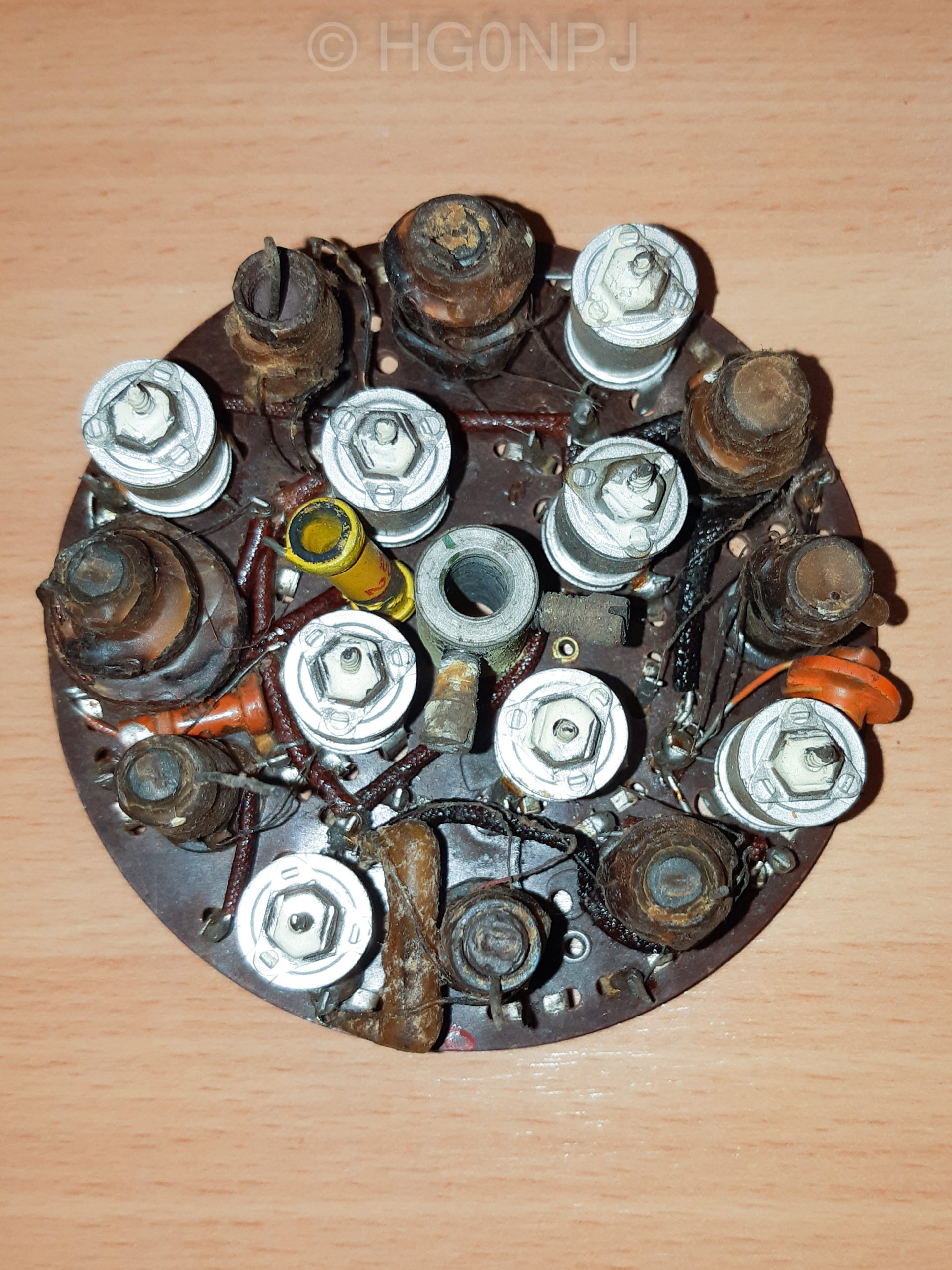

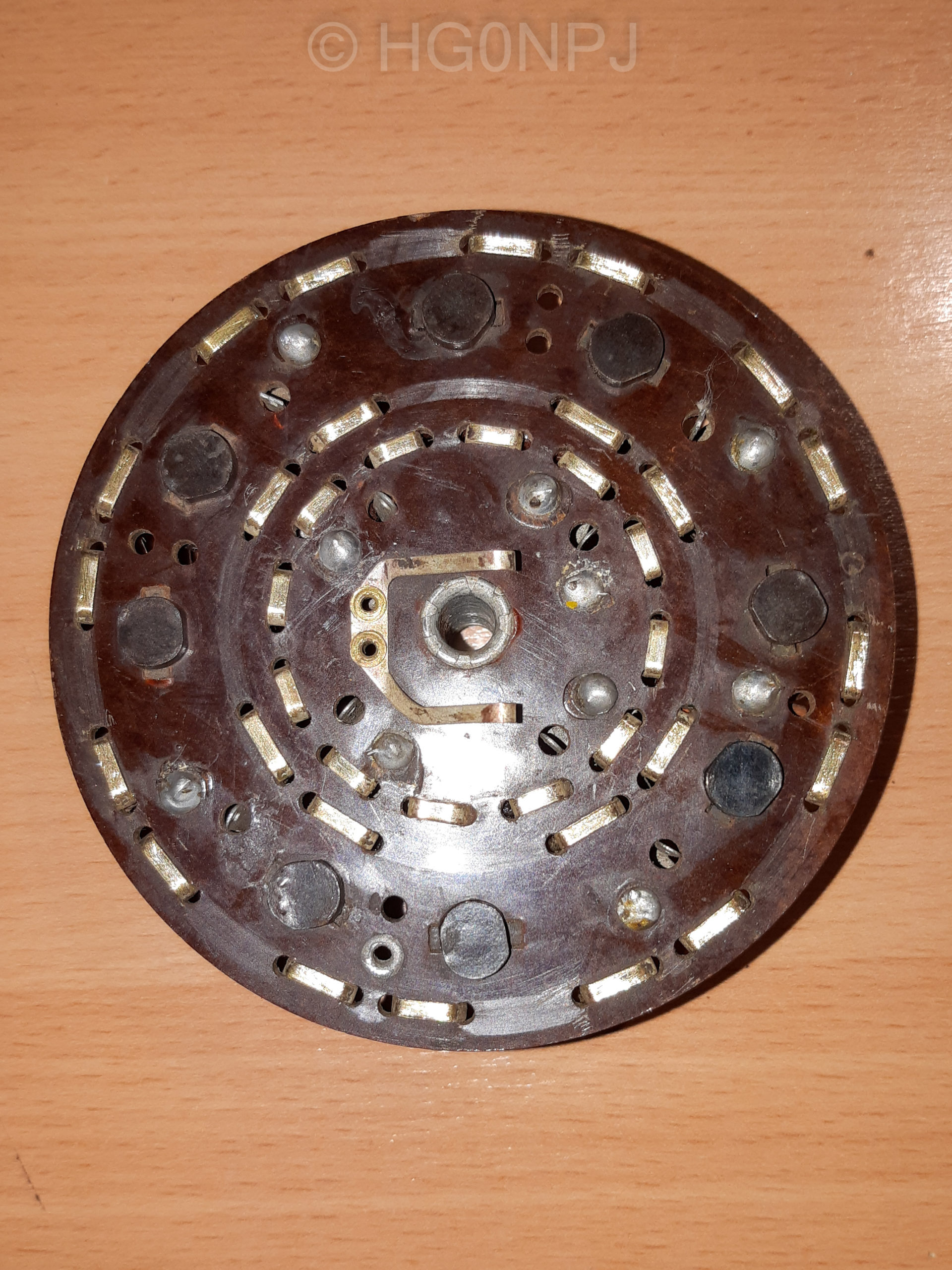

Kiderült, hogy a visszajelzők azért bizonytalanok mert a középső gyűrűn a vezeték forrasztása elengedett.

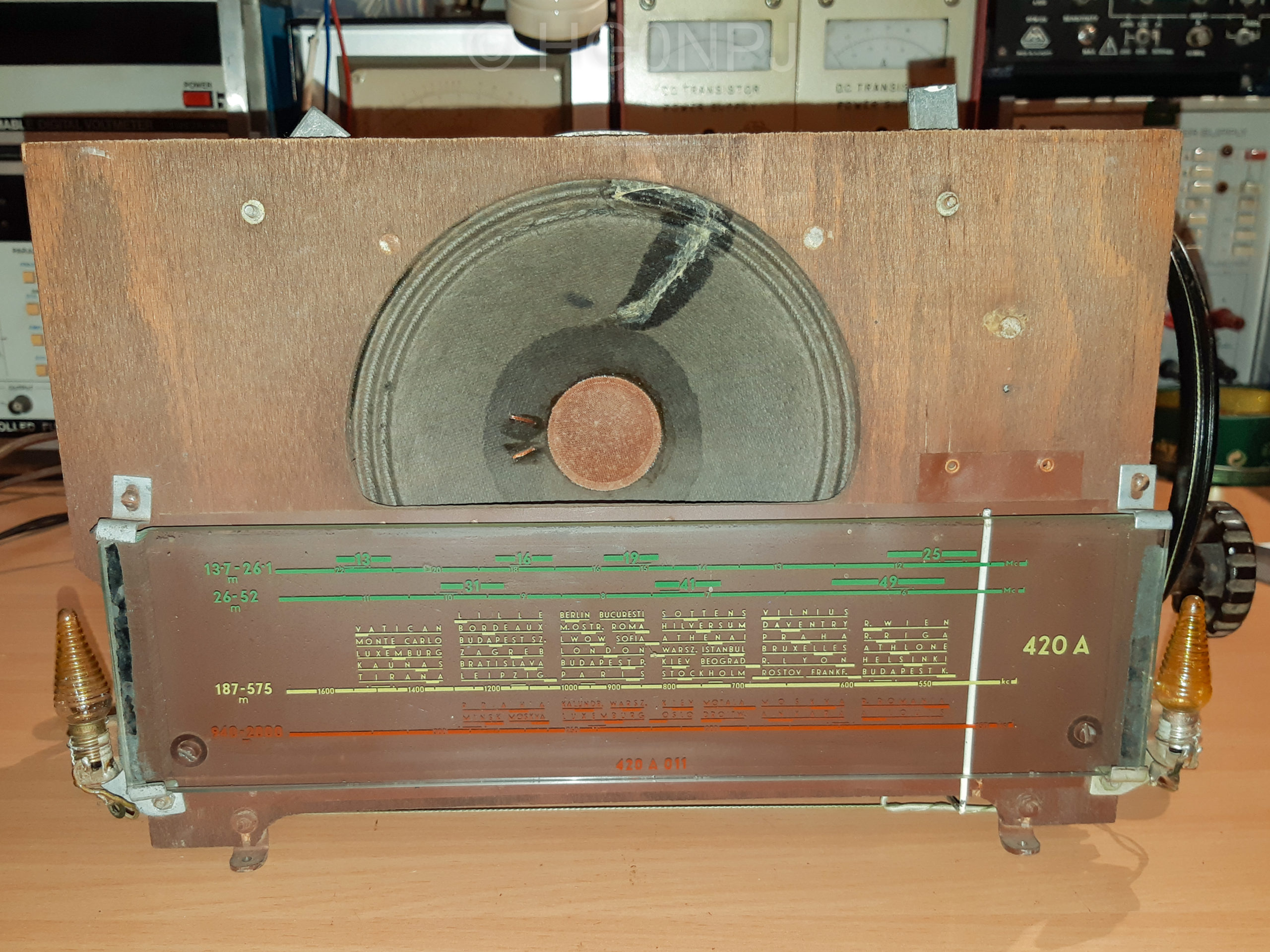

Itt már összerakva és újrahúrozva a skála, de vicces az a két karácsonyfa izzó ami így volt benne… később kicseréltem rendes skálaizzóra.

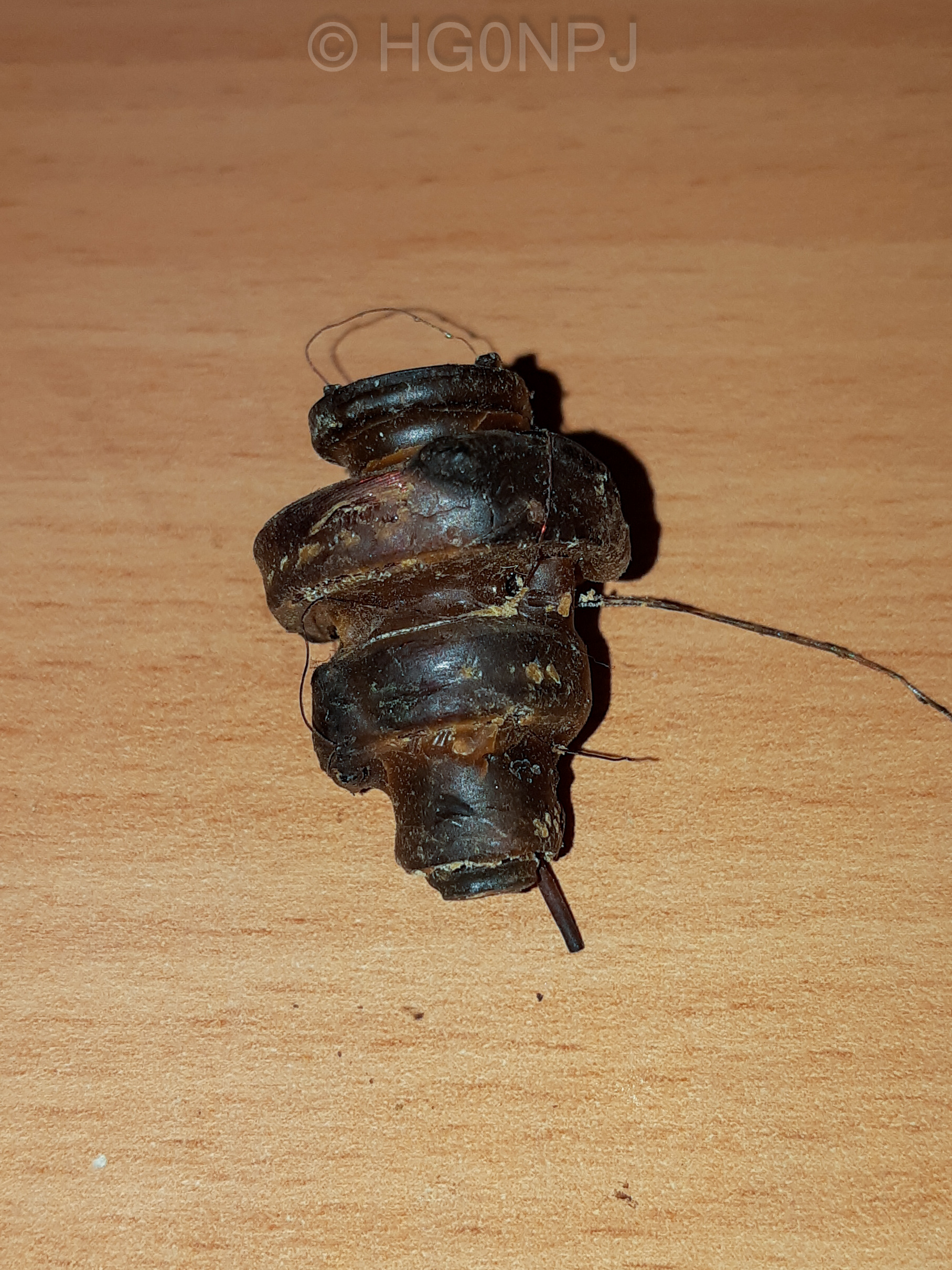

Bekapcsolás előtt a kondenzátorokra rámértem, elfogadhatónak találtam őket. Viszont fura volt, hogy KH-n nem elég szelektív és nem is érzékeny a készülék. Gyorsan kiderült, hogy a modulátor tekercs egyik vége le van szakadva. Elég rövid volt de azért sikerült megtoldani. Visszaszerelve és a hangolást ellenőrizve szépen „muzsikált”.

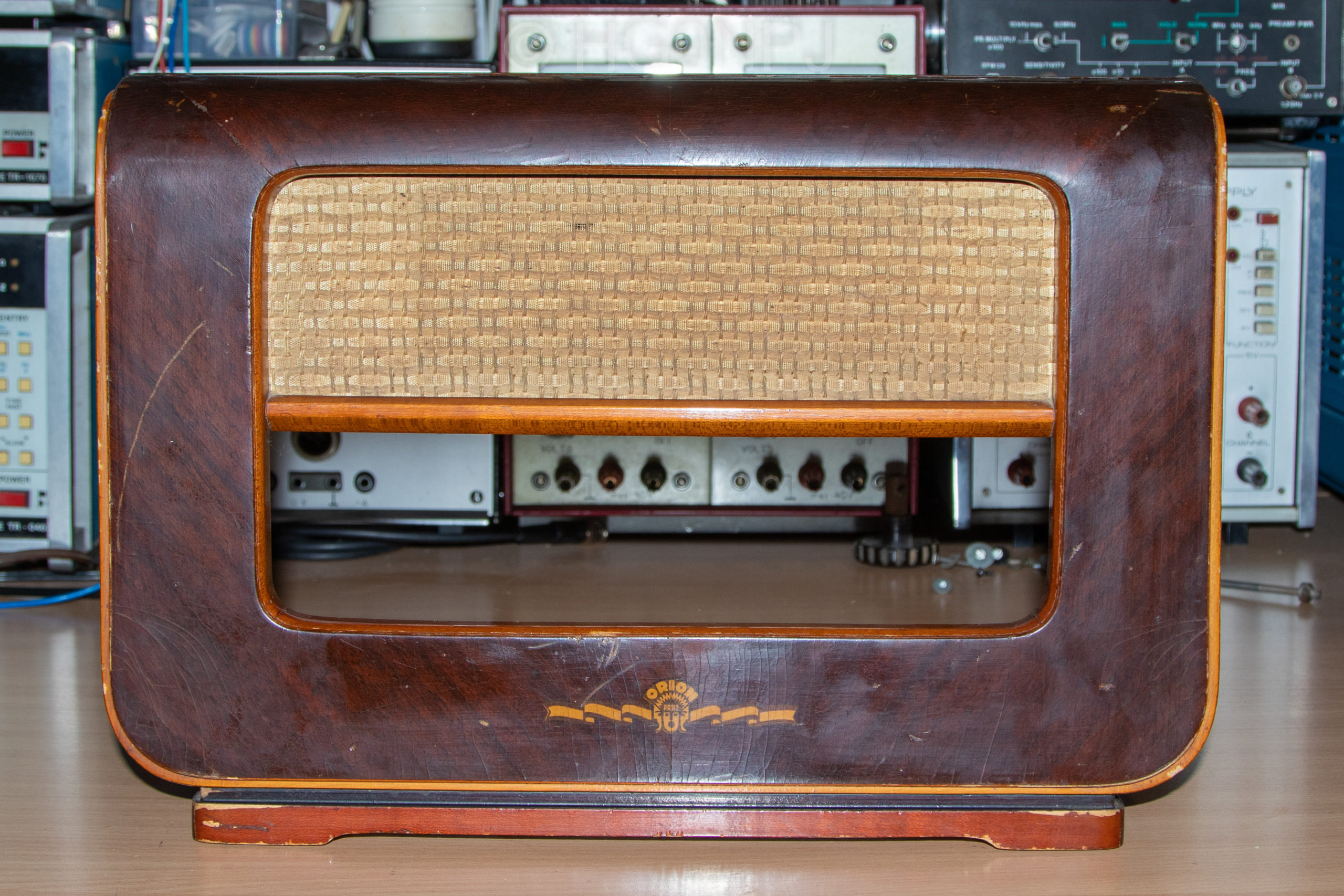

Káva kivülről…

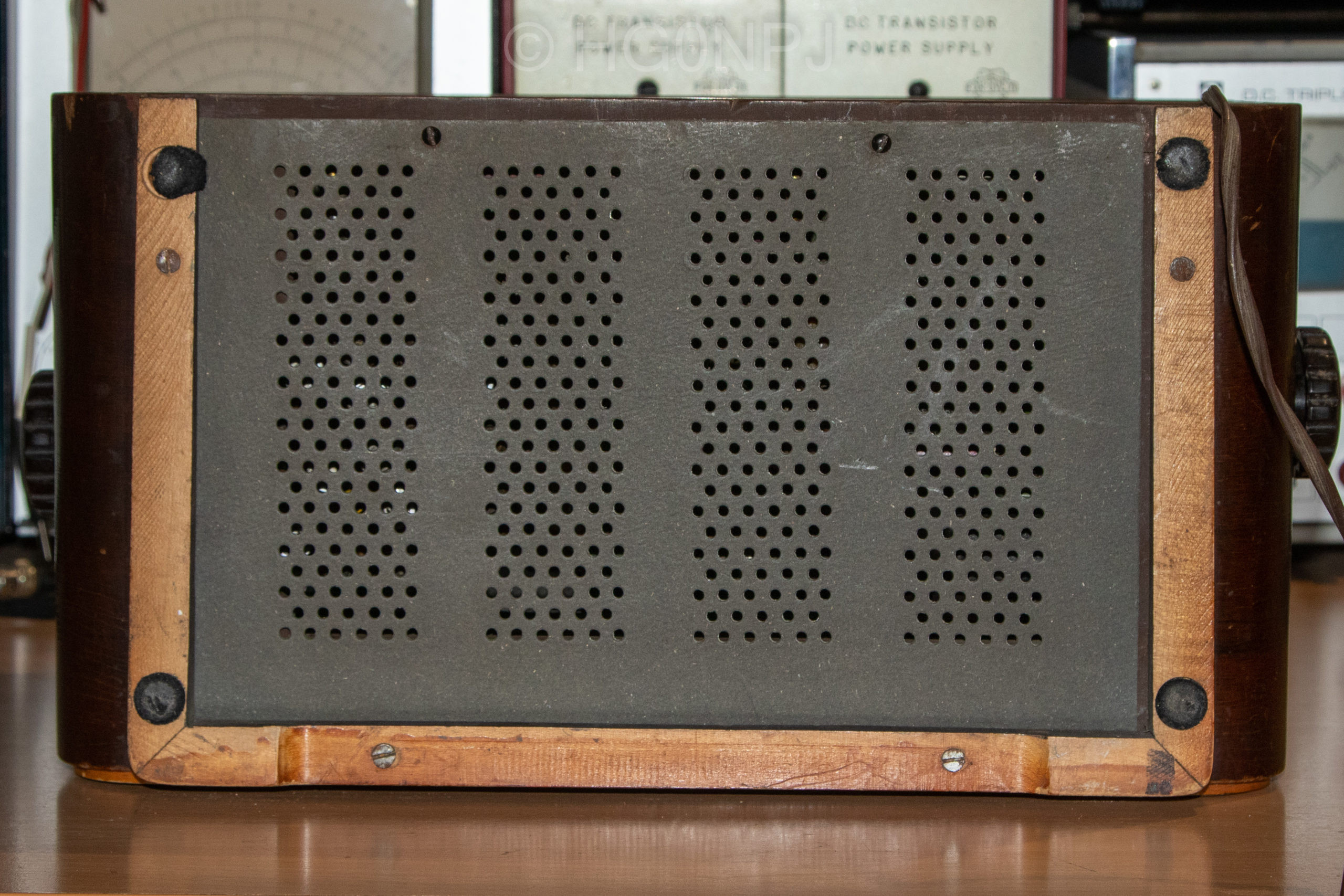

… és káva belülről. Sajnos nem hibátlan de nem is olyan csúnya.

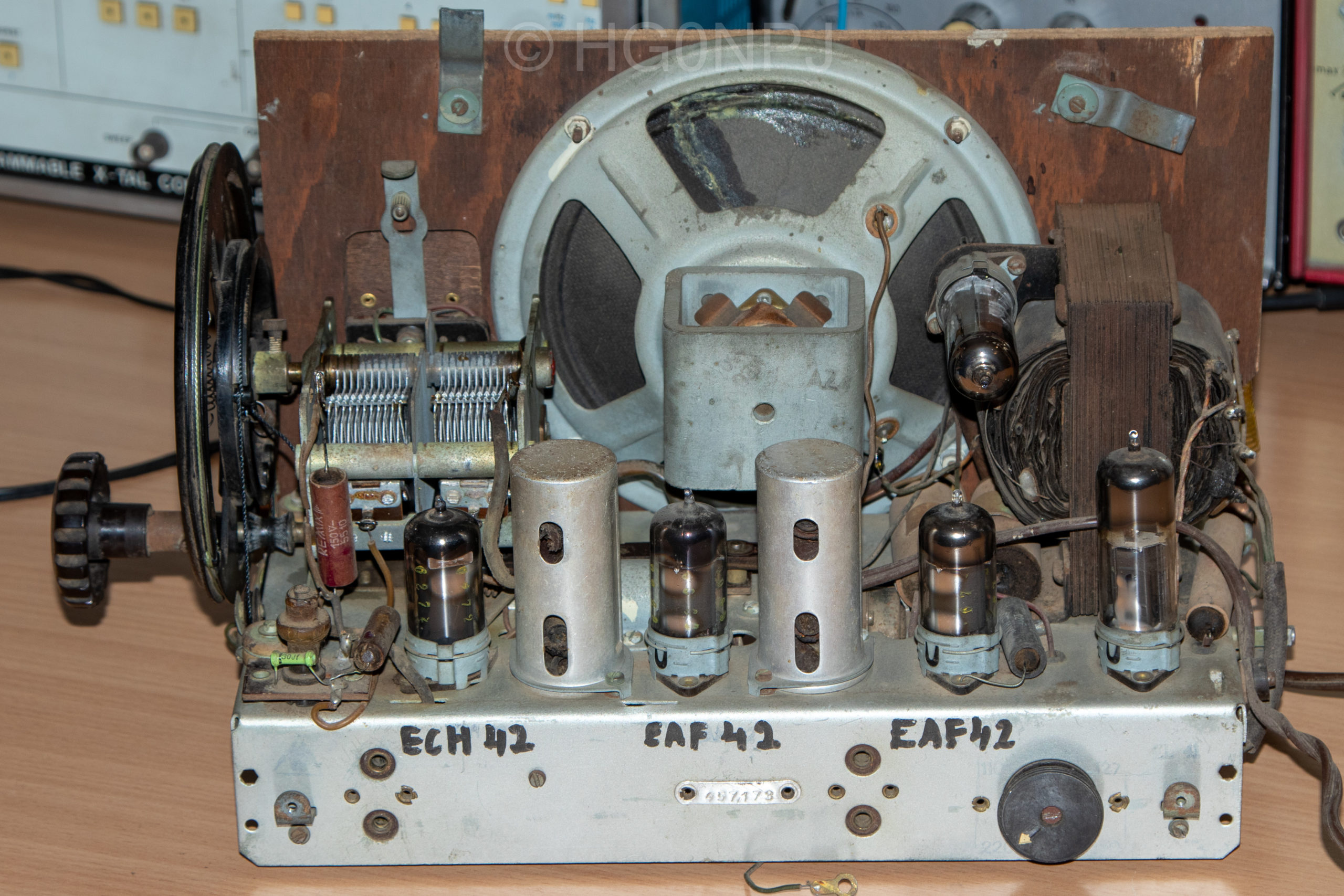

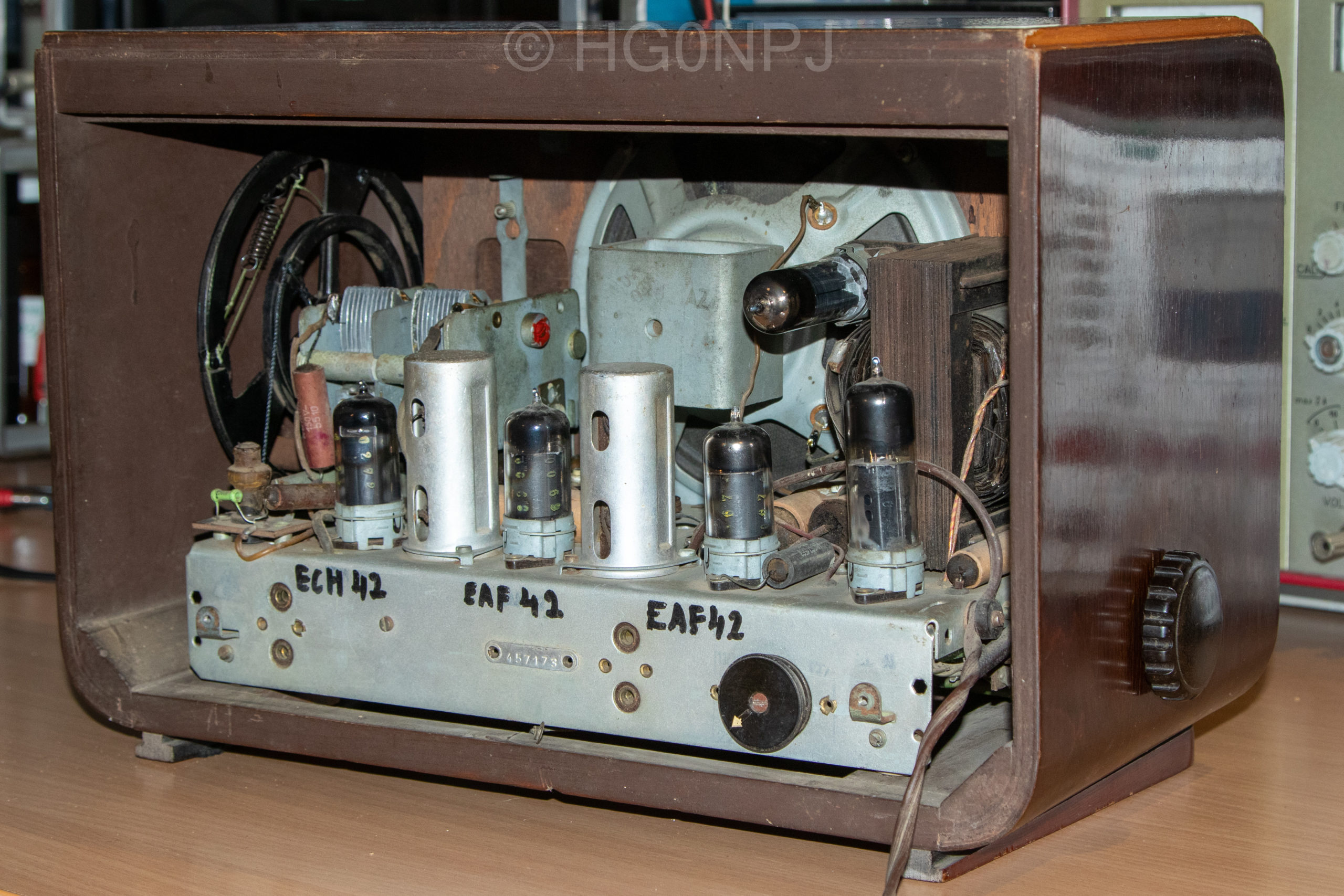

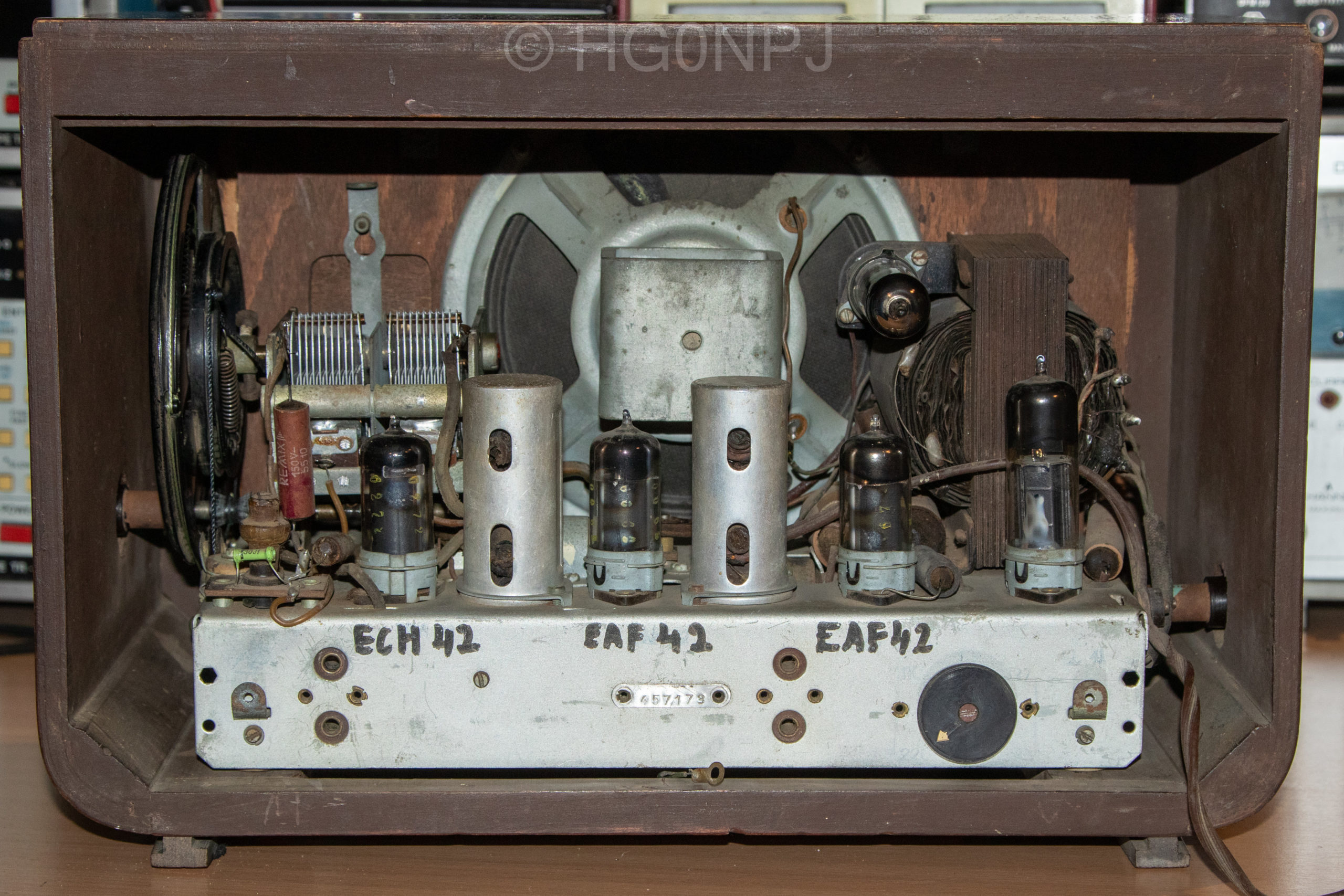

Itt a szerelőlap még a visszadobozolás előtt.

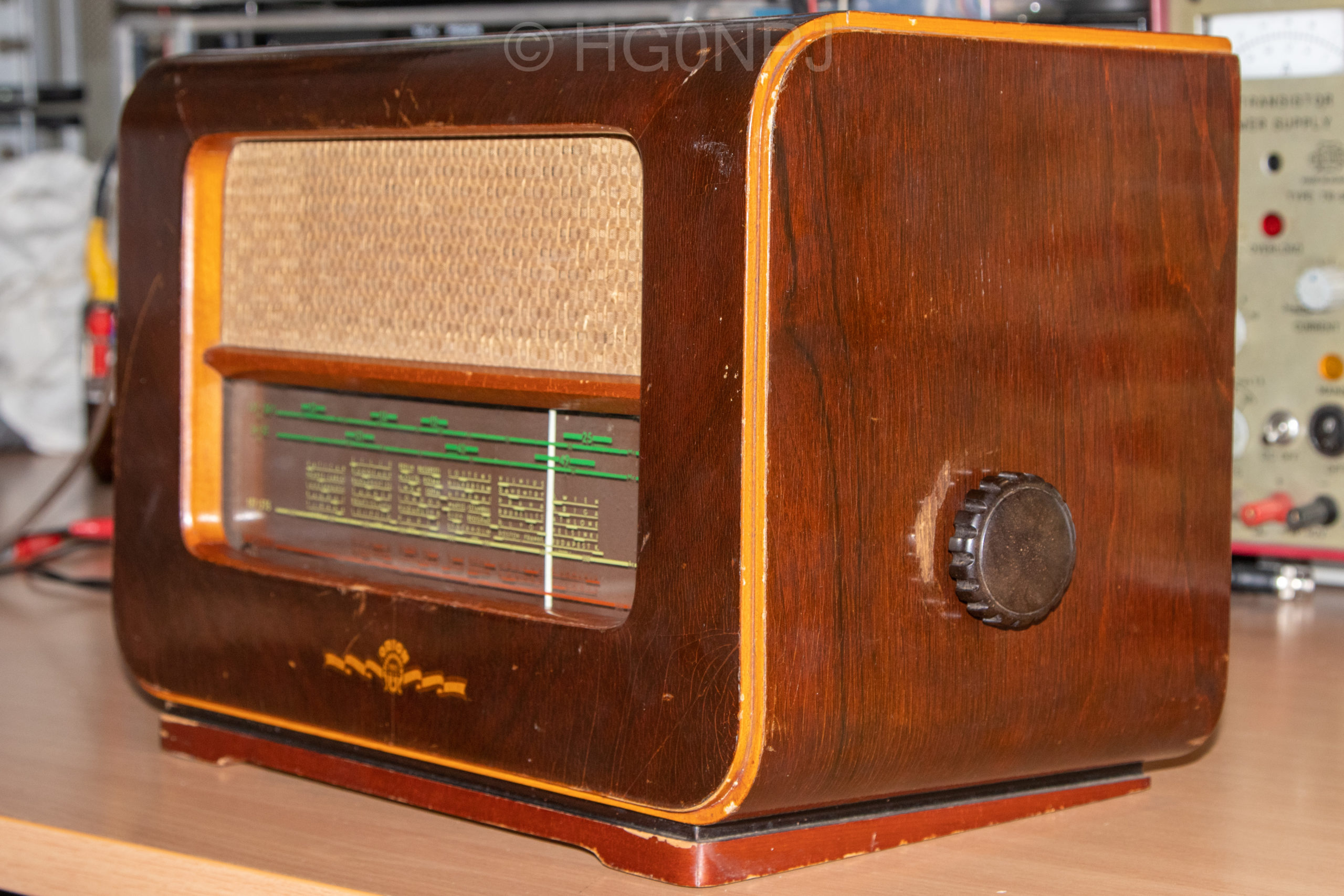

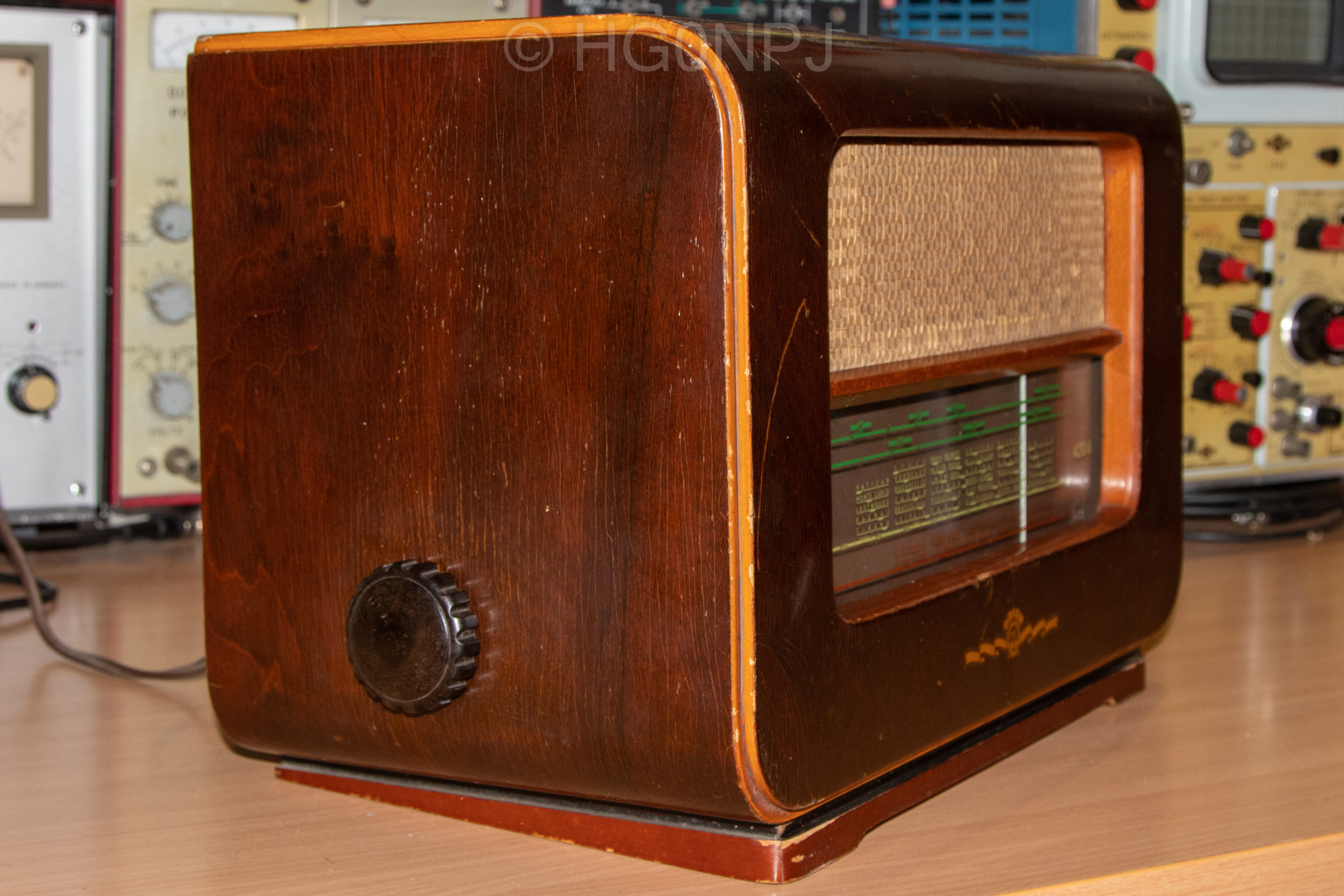

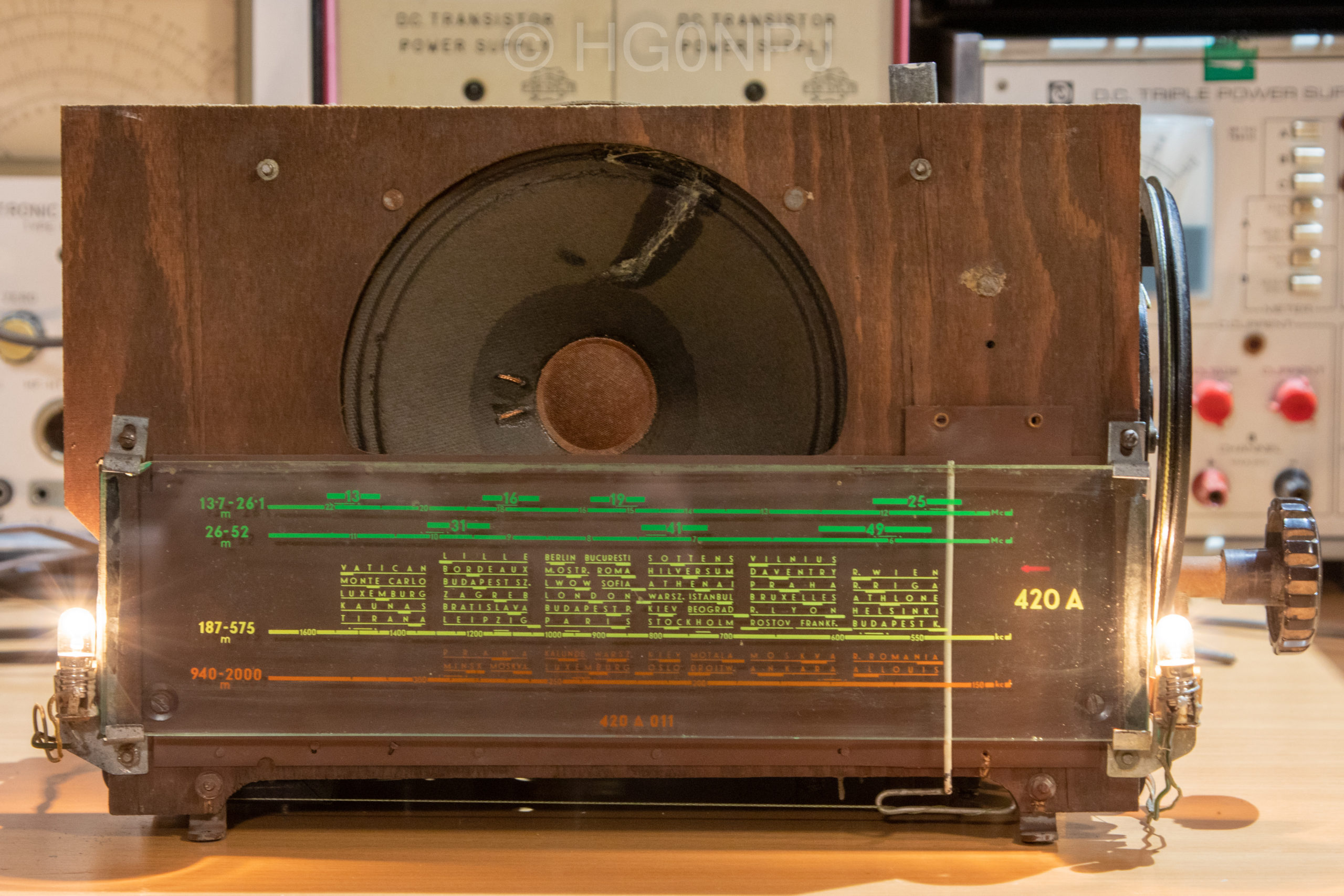

És itt már rendes skálaizzókkal. Sajnos mint látszik a hangszóró membránja sérült. Valaki próbálta javítani valamilyen gumis ragasztóval. Nem szép de működik és a dobozban nem is látszik ezért nem cseréltem ki.
