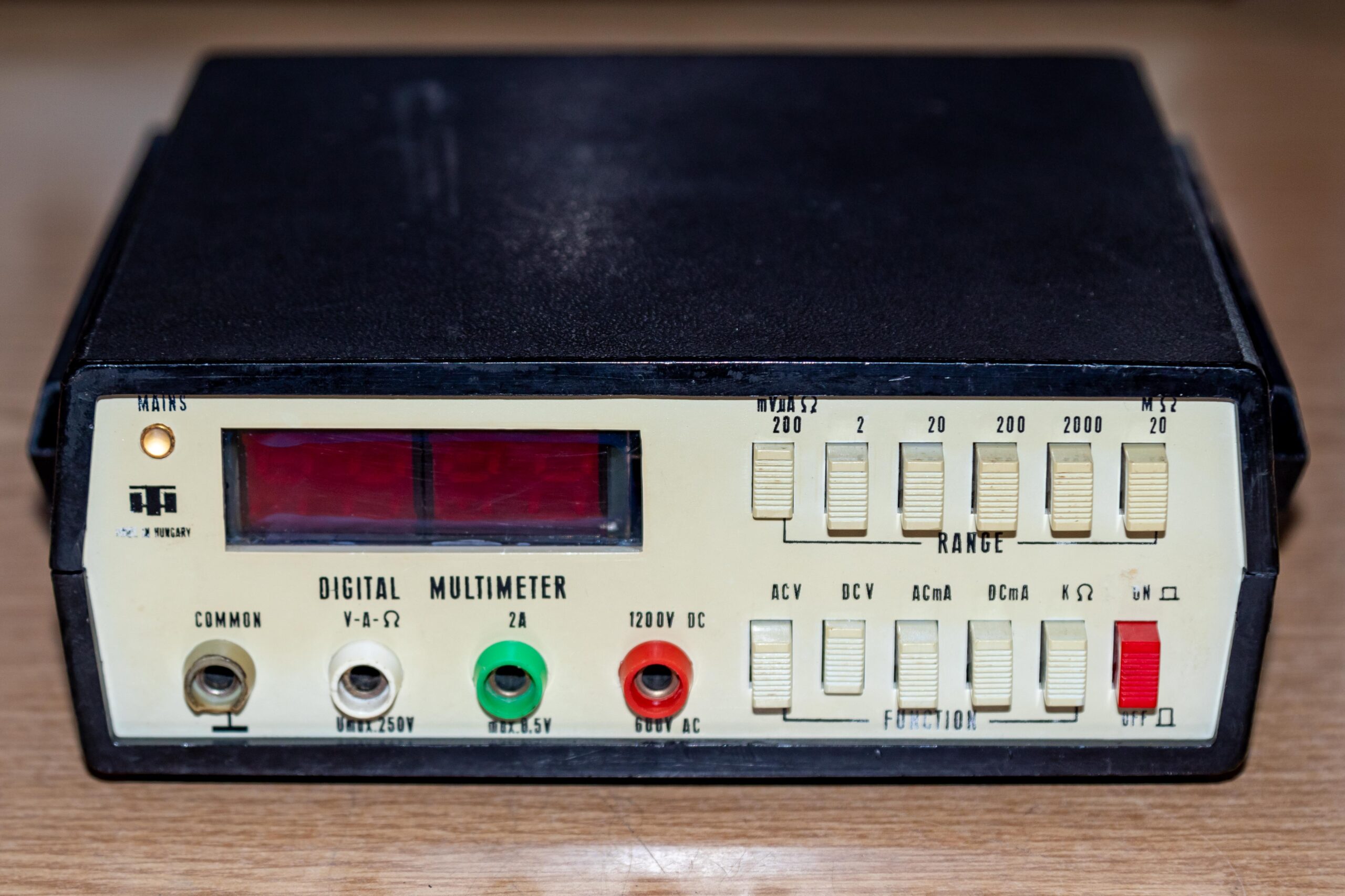

HT TR1696 Digital Multimeter

Típus:	TR-1696
Gyártó neve:	Hiradástechnika Szövetkezet
Gyártási év:	1980
Kivitel:	Asztali
Cső / félvezető / IC:	LD-110, LD-111

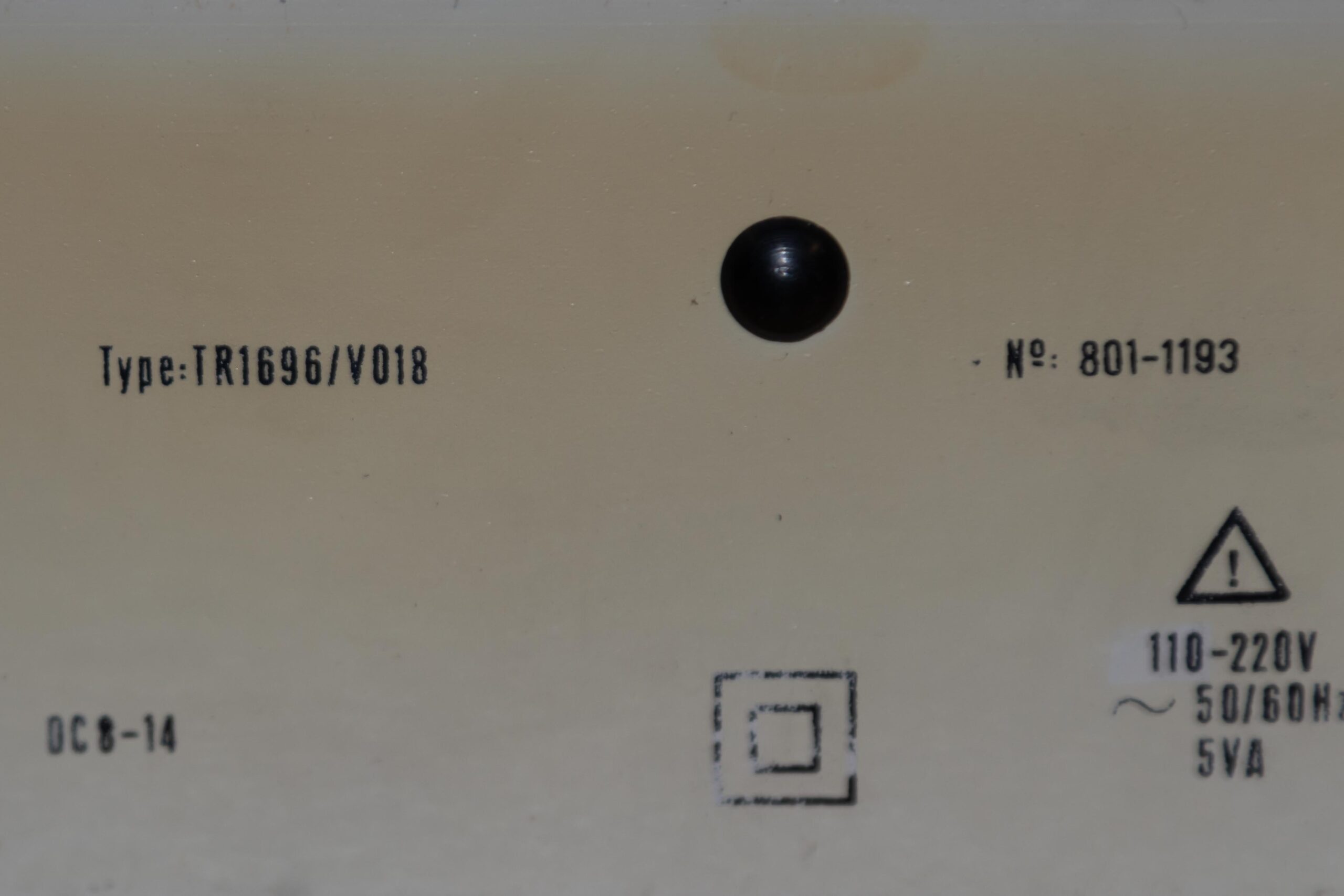

Sorozatszám:	No: 801-1193
Kapcsolási rajz:	Megvan, letölthető
Megjegyzés:	220 V AC és 8 – 14 V DC
A készülék saját tulajdonom. Minden bemutatott fotót én készítettem.	Továbbközlés csak forrásmegjelöléssel!

Letöltheted a kapcsolási rajzot:

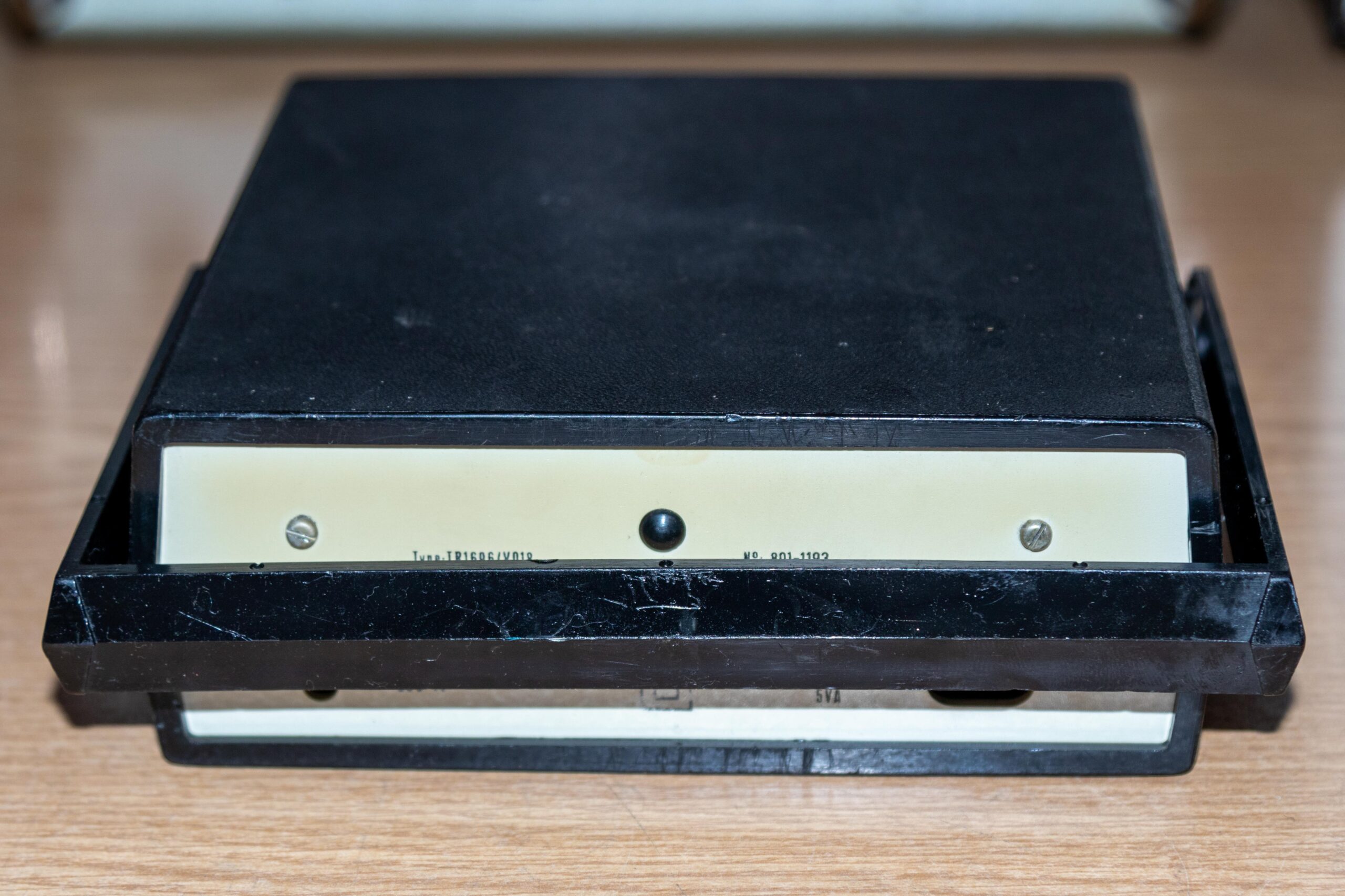

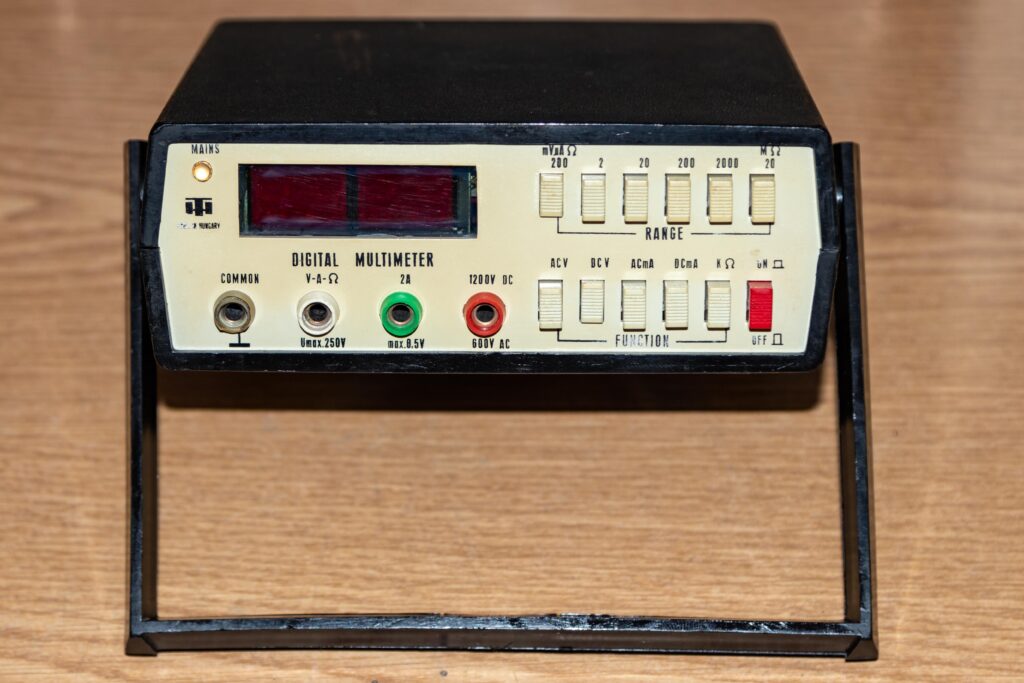

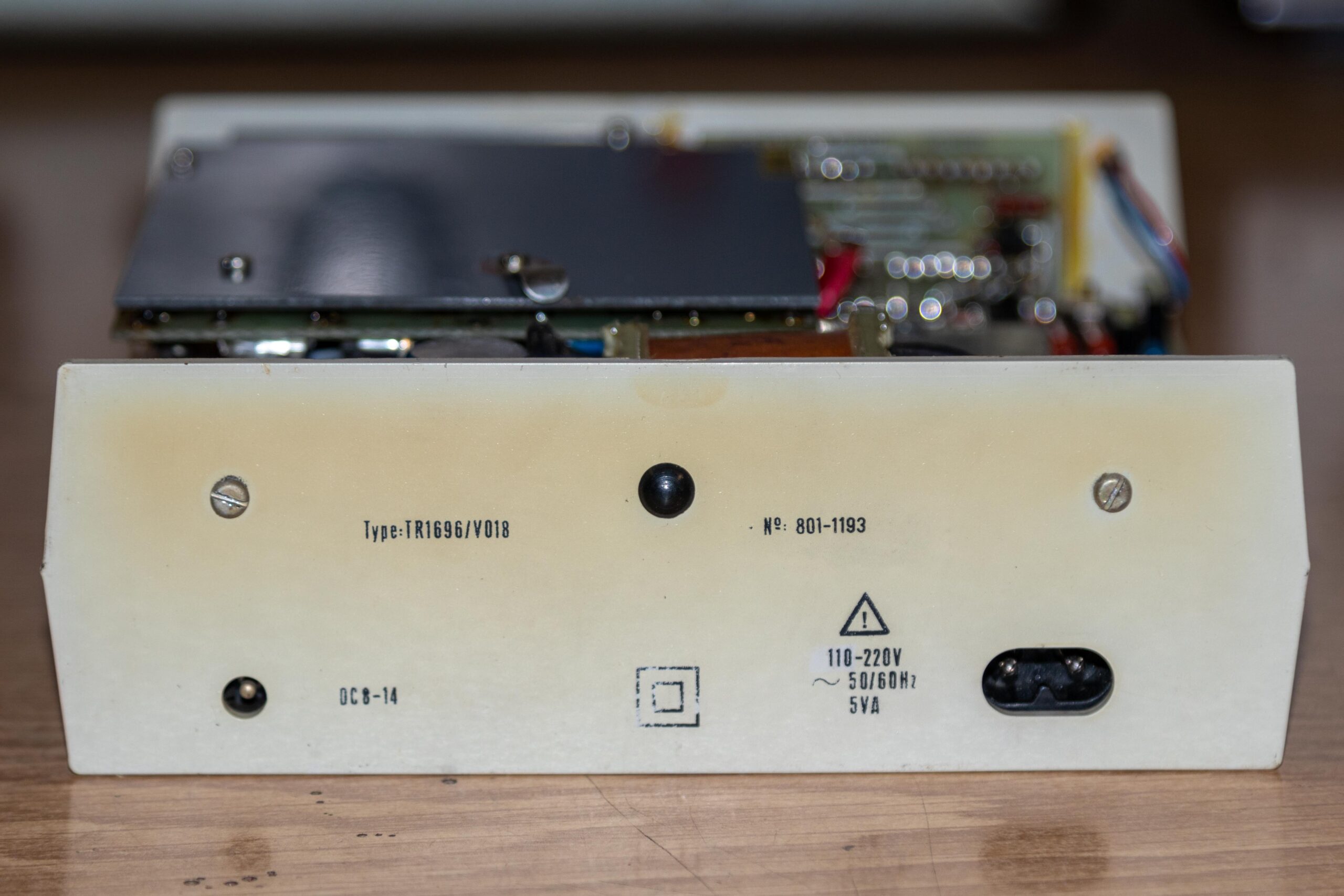

A napokban hozzájutottam egy HT TR1696/V018 multiméterhez. Kicsit viharvert állapotban volt de ezt leszámítva működött. Koszos volt. El volt törve a hordfüle, pontosabban a fül végén lévő „tengely” volt kitörve. A hátlapból a rögzítő csavarok és a stabilizátor hűtőlemez rögzítők hiányoztak.

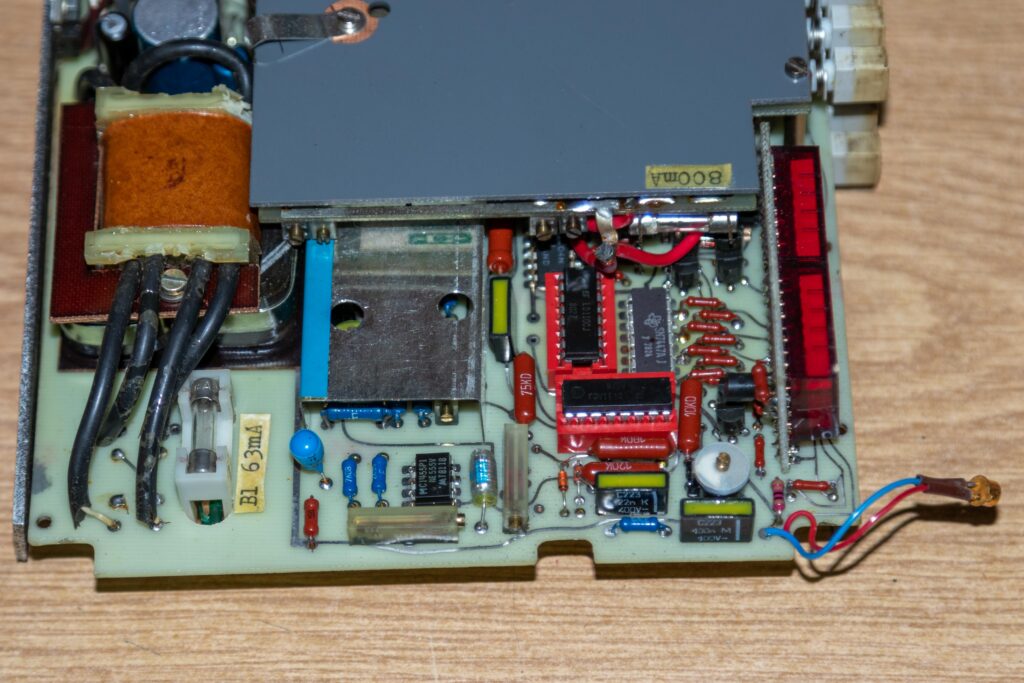

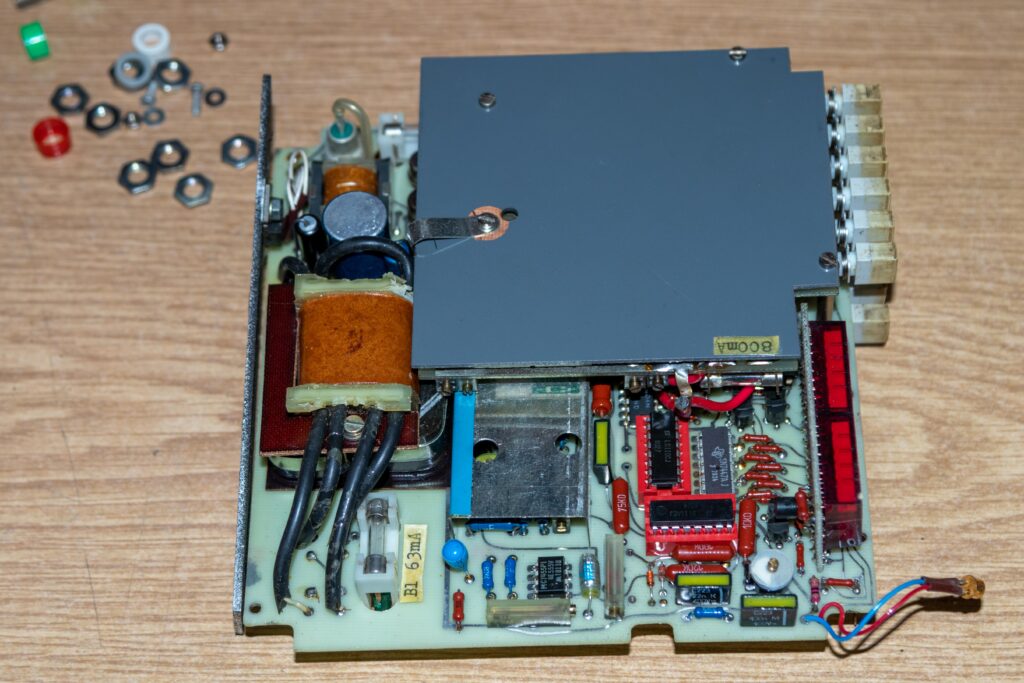

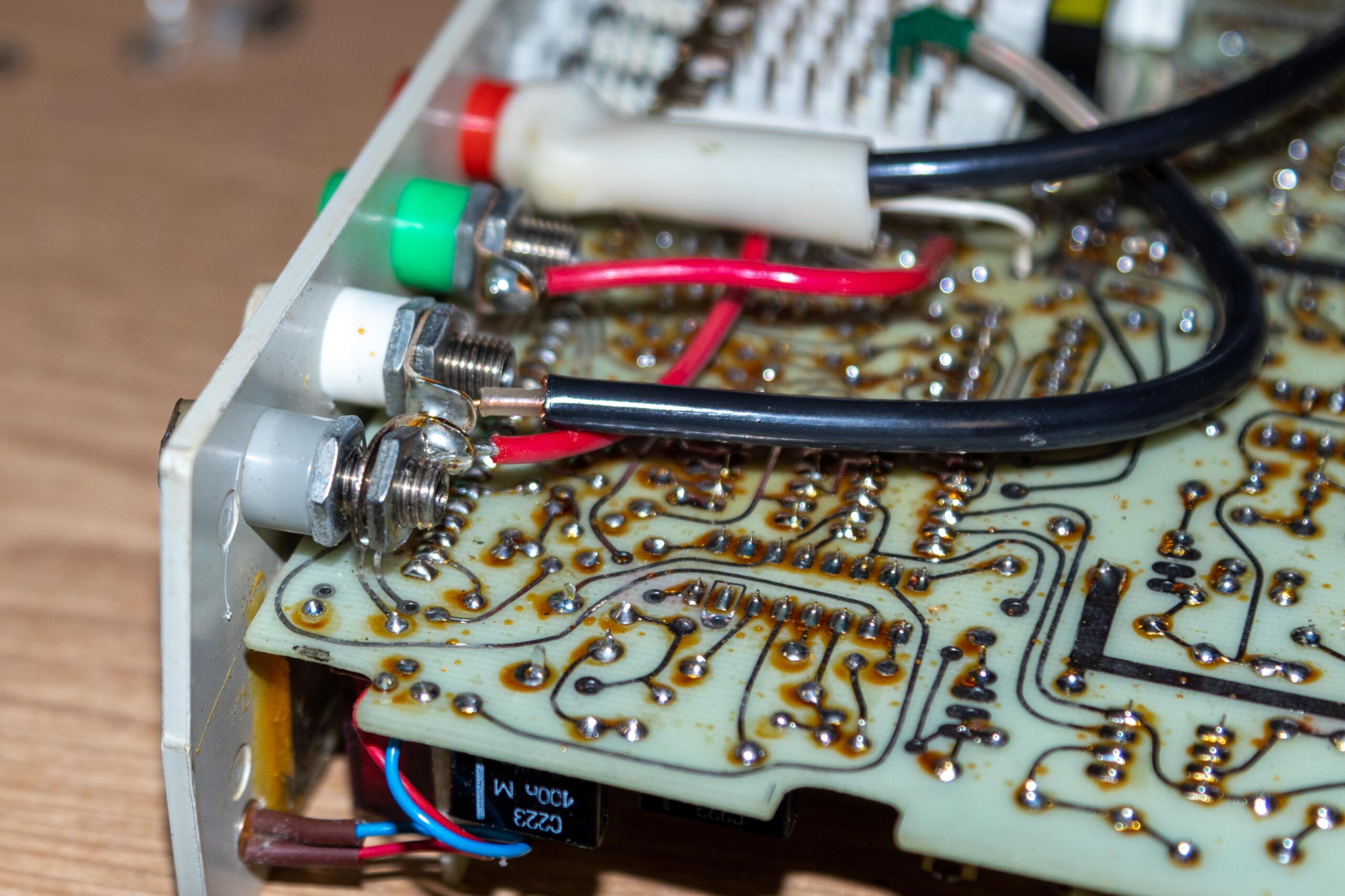

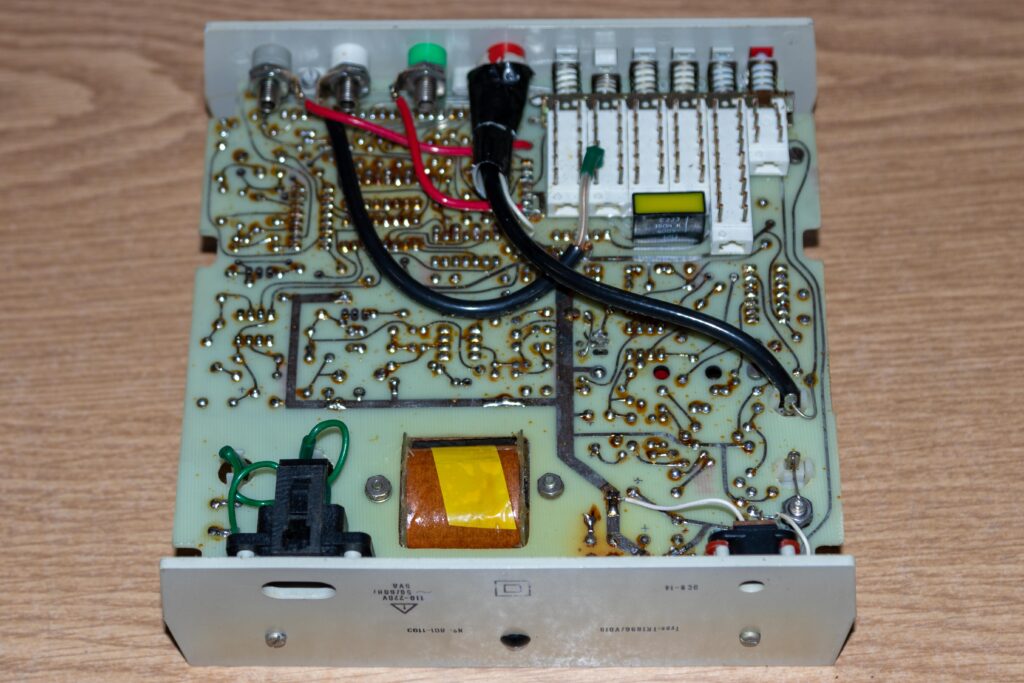

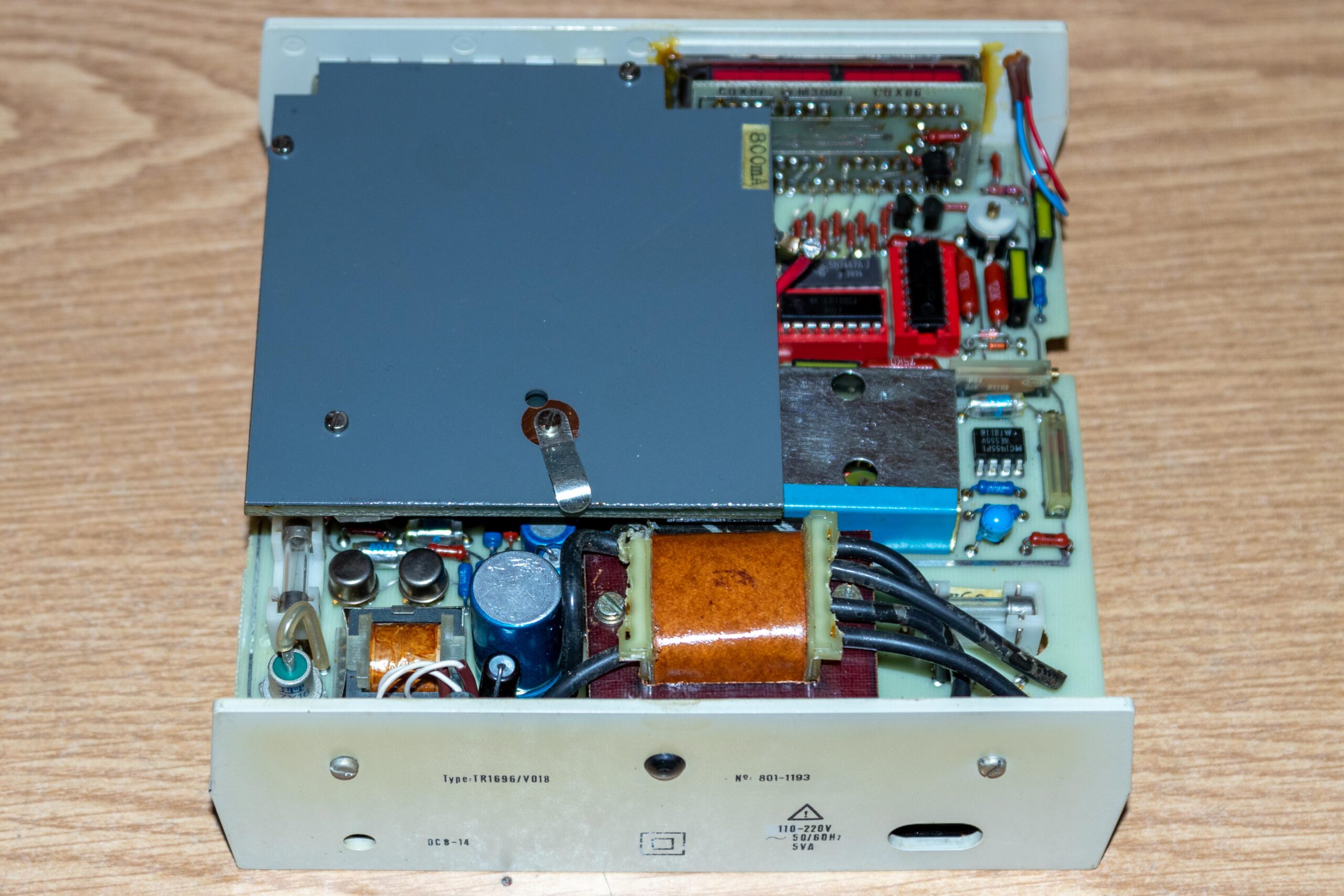

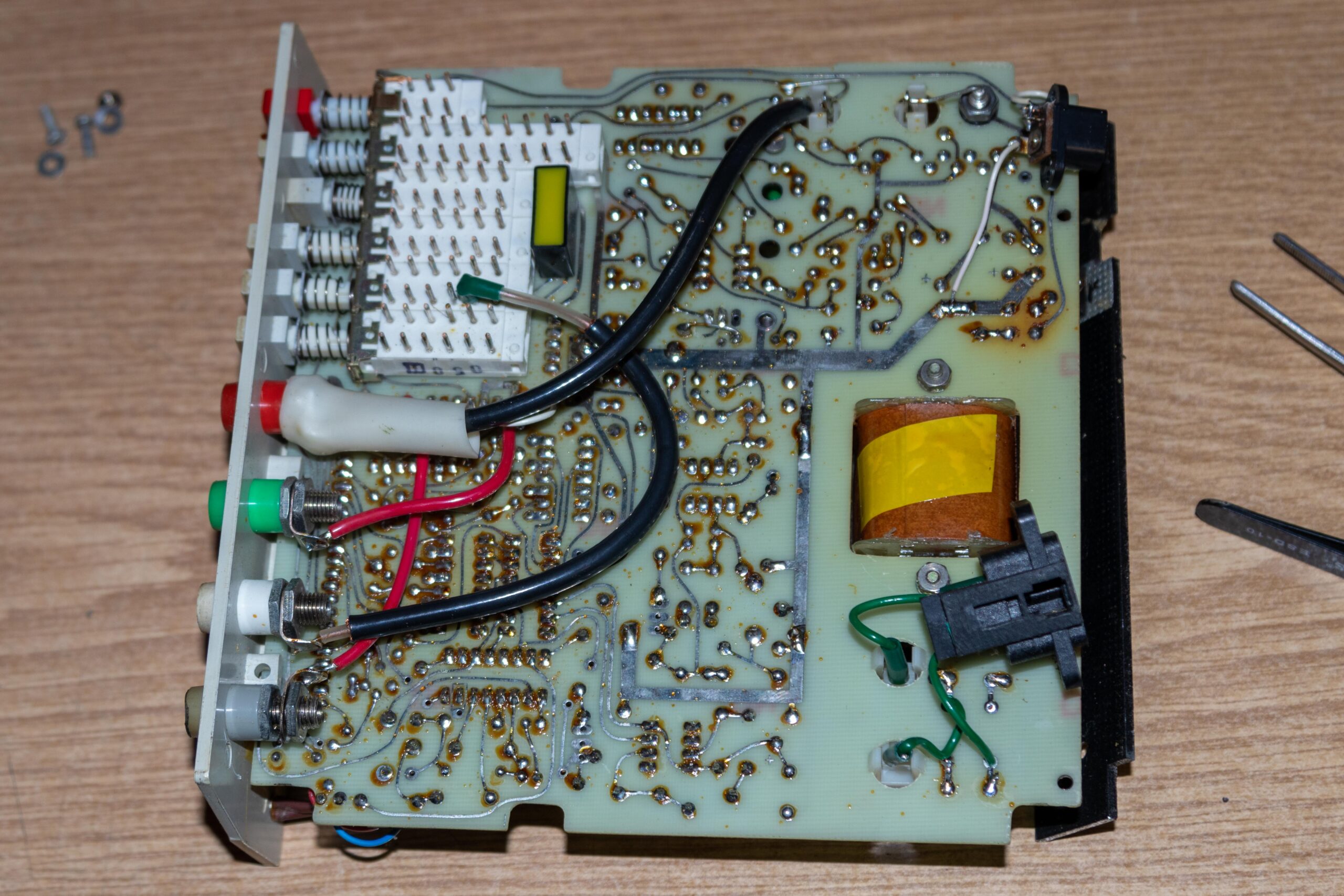

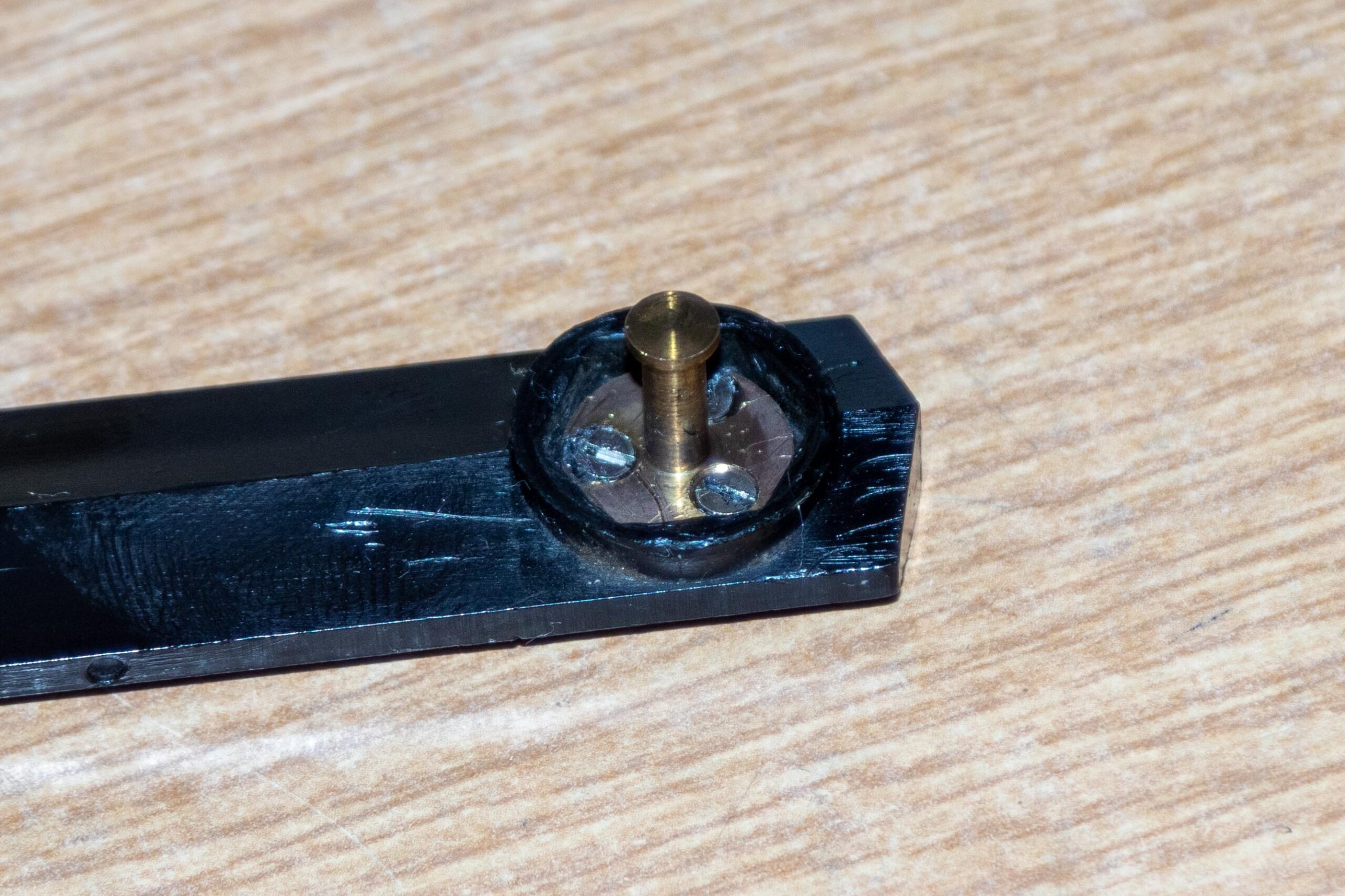

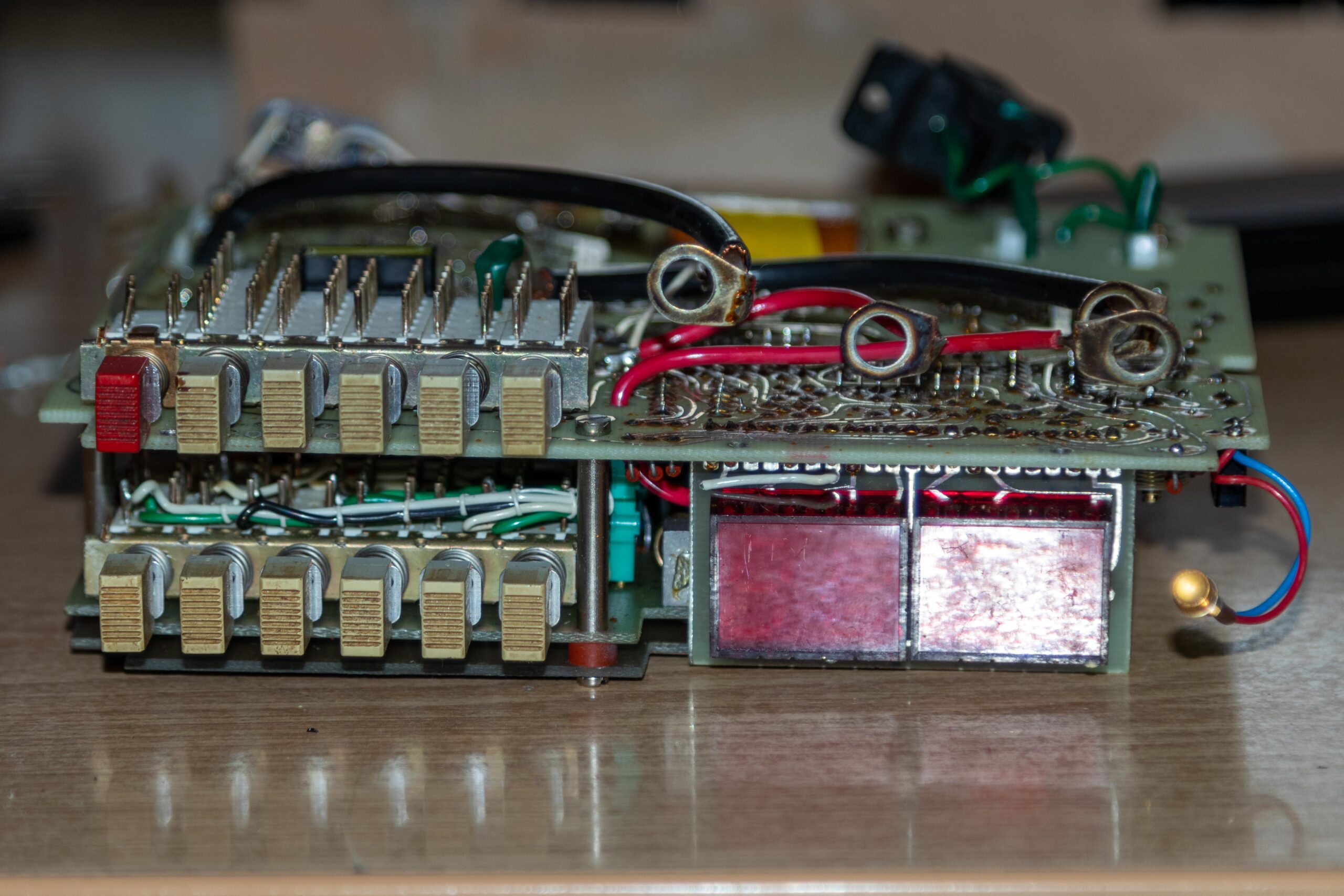

Szétszedtem, leszereltem az elő és a hátlapot, amiket megmostam, így elég szép lett. Sajnos a feliratok itt-ott megkoptak. A hordfülben a tenely rögzítése három műanyag pöcök megolvasztásával van gyárilag rögzítve de mivel ezek le voltak törve. A rögzítéshez három 2mm átmérőjű csavart elvégtam 3 mm hosszúra és pákával megmelegítve a műanyagba belenyomtam, kihülés után szépen rögzíti a tengelyt. A hiányró csavarokat pótoltam.

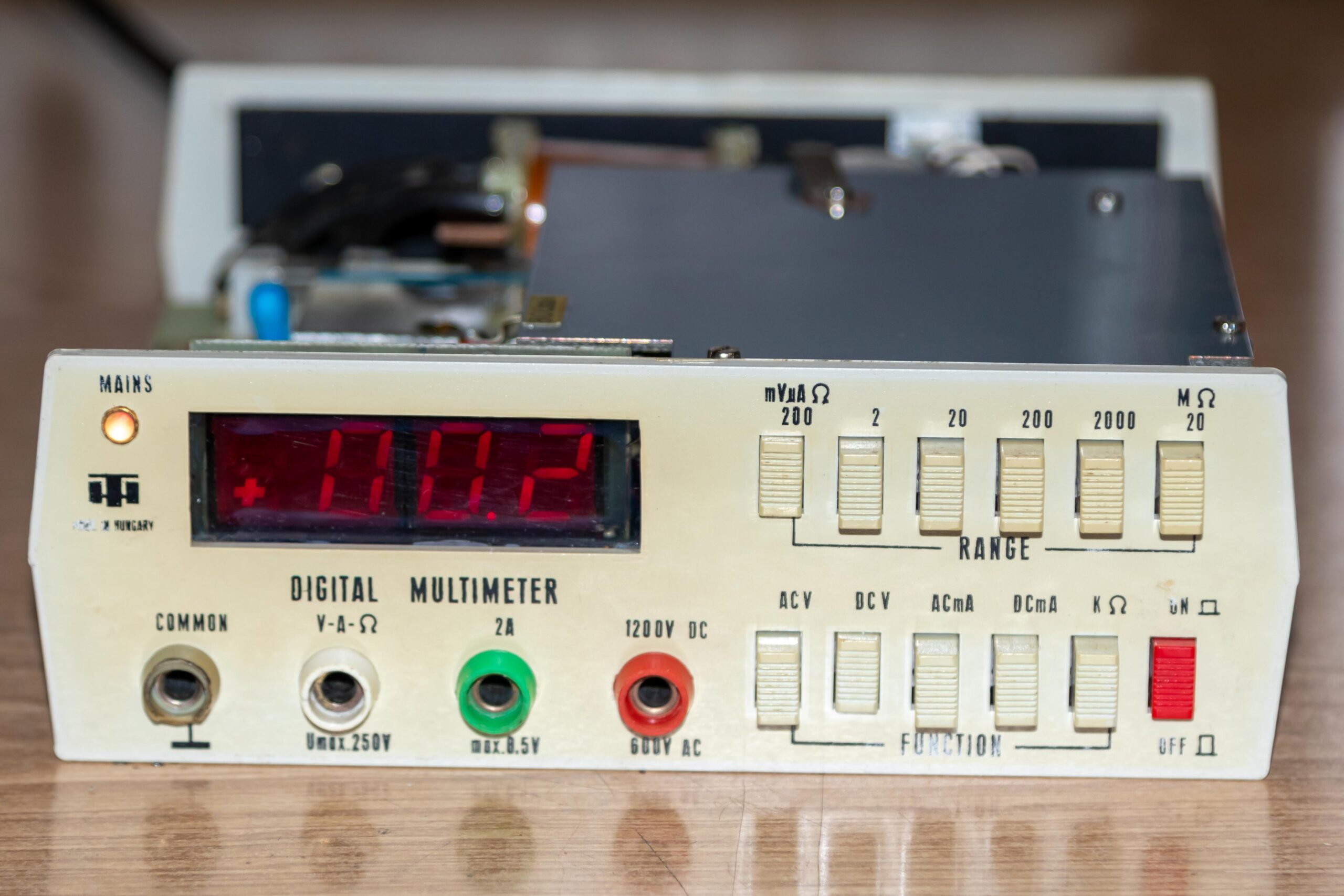

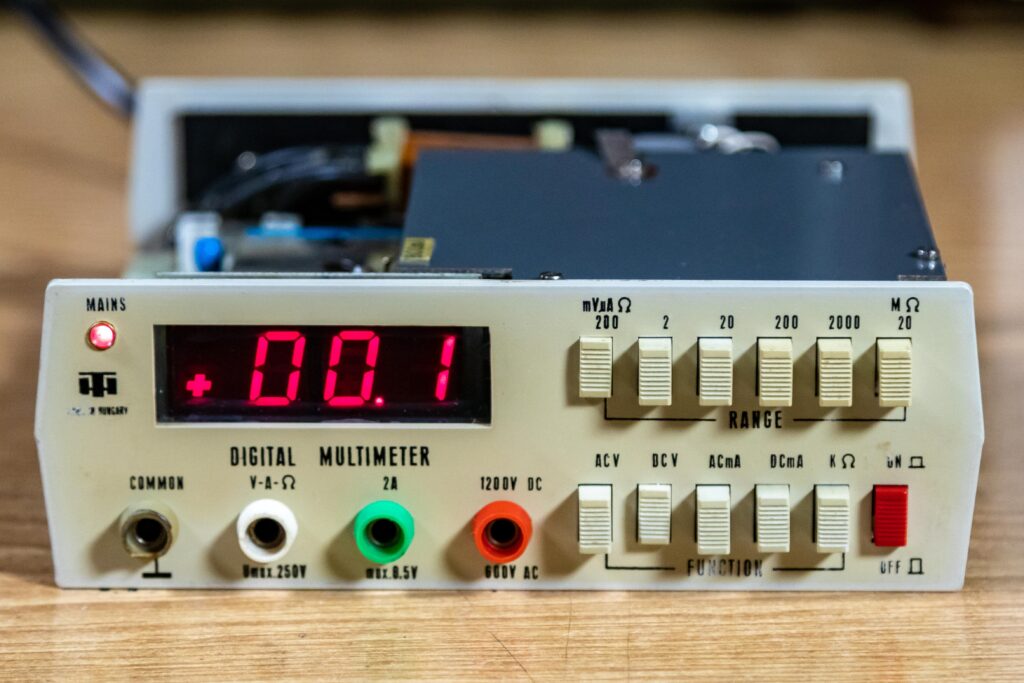

Összeszerelés után szépen működik. Összehasonlítva másik műszerrel csak századvoltokban tért el a mért érték ezért a beállításokon nem változtattam. Megy a polcra a többihez…
